發(fā)布日期：2025-7-23 20:29:52
在過去的 30 年中，增材制造技術(shù)在數(shù)字化、自動化和智能化的浪潮中迅速發(fā)展，被譽(yù)為現(xiàn)代科技的杰出代表。通過計算機(jī)控制，利用計算機(jī)輔助設(shè)計 (Computer aided design，CAD) 等設(shè)計軟件，可以方便地設(shè)計三維模型，然后采用 “自下而上” 的方式逐層添加材料，從而打造出各種形態(tài)的實(shí)體部件，因此也被稱為 “3D 打印技術(shù)” 。這種制造方式徹底改變了傳統(tǒng)加工設(shè)計的溝通難題，消除了設(shè)計與制造之間的隔閡。無需工裝、模具和繁瑣的加工步驟，使得修改次數(shù)減少、生產(chǎn)周期縮短、制造成本降低，為快速、開放式制造提供了可能。這種靈活性特別適用于新產(chǎn)品開發(fā)、低成本和小批量生產(chǎn)，以及復(fù)雜結(jié)構(gòu)和功能部件的制造。如今，增材制造技術(shù)已廣泛應(yīng)用于航空航天、生物醫(yī)學(xué)、軌道交通、國防軍事、能源、化工、微納米制造等眾多領(lǐng)域 。
增材制造技術(shù)為滿足不同材料需求，常結(jié)合多種能源，衍生出多樣化的加工技術(shù)。針對不同材料，如有機(jī)、無機(jī)非金屬和金屬材料，相應(yīng)的成形技術(shù)各異 ，如表 1 所示。這一多樣性確保了增材制造在各個領(lǐng)域中的廣泛應(yīng)用和高效性。
金屬材料的增材制造技術(shù)，作為快速成形領(lǐng)域的前沿發(fā)展之一，既是科研核心，亦充滿挑戰(zhàn) 。金屬材料增材制造主要可以分為送粉、鋪粉和送絲兩種工藝模式。在這兩種模式中，以金屬粉末為原料進(jìn)行增材制造具有更高的成形精度，且適用于復(fù)雜外形小型構(gòu)件的加工，但是材料利用率不高，并且粉末會造成一定程度的環(huán)境污染，還存在著對操作環(huán)境的要求高等問題。相比之下，送絲增材制造的材料利用率很高，無污染，更加經(jīng)濟(jì)實(shí)用 。
鈦合金強(qiáng)度高、密度低、耐腐蝕、耐熱性好，以及生物相容性好，被廣泛應(yīng)用于航空航天、新能源及生物醫(yī)療學(xué)等領(lǐng)域 。然而，鈦合金具有鍛造溫度范圍窄、抗變形能力強(qiáng)、對生產(chǎn)環(huán)境敏感的微觀結(jié)構(gòu)特性等工藝特征，以及使用傳統(tǒng)工藝生產(chǎn)加工鈦合金零件時存在生產(chǎn)工藝復(fù)雜、材料利用率低和加工成本高 等缺點(diǎn)。近年來，熔絲增材制造技術(shù)的發(fā)展為鈦合金零件的生產(chǎn)和制造帶來了新思路 。該技術(shù)通過逐層分層堆垛生產(chǎn)實(shí)體零件，不需要模具支撐零件 ，有效降低了工藝和生產(chǎn)成本，具有廣闊的發(fā)展前景 。當(dāng)前鈦合金零部件熔絲增材制造技術(shù)包括電弧熔絲、電子束熔絲和激光熔絲。其中電弧增材制造多用于大型復(fù)雜形狀工件，精度要求不高，但是因?yàn)榫炔桓�，所以在成形之后一般都要進(jìn)行一系列后續(xù)加工；電子束增材制造能量密度大，能量利用率高，使沉積效率與速率亦非常高；激光增材制造多用于復(fù)雜小件精密快速成形。
本項(xiàng)研究對鈦合金熔絲增材制造技術(shù)在全球范圍內(nèi)的研究狀況進(jìn)行了全方位和系統(tǒng)性的概述，同時也分析了該制造技術(shù)目前存在的不足和可能的改進(jìn)方案，并對鈦合金熔絲增材制造技術(shù)未來的發(fā)展趨勢給出了建議。
1、金屬熔絲增材制造技術(shù)

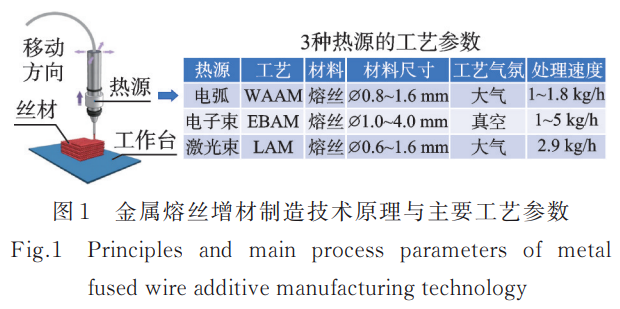

金屬熔絲增材制造采用電弧、電子束或者激光等為熱源，按照數(shù)字模型，在成形過程中，通過熔融、填充等方式，將金屬絲在成形過程中層層疊加，最終形成金屬件。該技術(shù)可實(shí)現(xiàn)大尺寸、低設(shè)備成本，高材料利用率和高沉積效率，是一種高效、經(jīng)濟(jì)的制造方法，可實(shí)現(xiàn)大尺寸、中型復(fù)雜度的高性能金屬構(gòu)件的生產(chǎn)。如圖 1 所示為金屬熔絲增材制造技術(shù)原理與 3 種常見的主要工藝參數(shù)。其中：WAAM 表示電弧熔絲增材制造，EBAM 表示電子束熔絲增材制造，LAM 表示激光熔絲增材制造。
1.1 原理
金屬熔絲增材制造技術(shù)是將金屬材料加熱至熔融狀態(tài)，再利用擠壓頭進(jìn)行熔融擠壓，最后層層疊加成形。該技術(shù)具有耗時少、靈活性好等優(yōu)點(diǎn)，已成為國內(nèi)外學(xué)者關(guān)注的熱點(diǎn)。
該流程由如下步驟組成:
送料：一般是在電腦控制的情況下，以金屬絲材為原料。在熔絲增材制造工藝中，將金屬材料纏繞于供料滾筒上，然后由送絲機(jī)構(gòu)將線材送至擠出頭。
加熱和熔化：在電腦的控制下，噴頭做 X-Y 聯(lián)動的往復(fù)移動，以及 Z 軸方向的運(yùn)動，使金屬絲在噴嘴內(nèi)被加熱到它的熔點(diǎn)。
熔融沉積：在運(yùn)動過程中，噴出熔化的材料，溫度降低后形成一層。
逐層打�。寒�(dāng)每個層高都做好之后，平臺會以一個預(yù)先設(shè)定的速度降低，然后持續(xù)熔絲沉積，直到完整的立體構(gòu)件。
1.2 工藝參數(shù)
在熔絲增材制造的過程中，為了確保產(chǎn)品的質(zhì)量與性能，必須對幾個關(guān)鍵的工藝參數(shù)進(jìn)行控制。
掃描速度：在金屬熔絲增材制造中，掃描速度是決定加工溫度場、應(yīng)力應(yīng)變場的關(guān)鍵因素，也是影響工件質(zhì)量與性能的關(guān)鍵因素。研究表明，在不同的掃描速度下，熔絲增材制造過程中會出現(xiàn)不同的溫度梯度及應(yīng)力分布，進(jìn)而對零件的品質(zhì)與性能產(chǎn)生顯著的影響。
送絲比：送絲比是送絲速度與掃描速度的比值，它決定了單位長度送入熔池中絲材的質(zhì)量。如果送絲比太高，則焊絲不能及時熔解，焊絲就會碰到基材而產(chǎn)生變形，從而導(dǎo)致成形失敗。送絲比太小時，焊絲端部不能與熔池實(shí)現(xiàn)液橋的穩(wěn)定過渡。
層高：層高為各層堆垛的厚度。層高越低，工件的表面質(zhì)量越好，加工精度越高，但加工周期越長。增大層高可提高加工效率，但也會影響工件的加工質(zhì)量及加工精度。所以，要根據(jù)被加工對象的需求，選用適當(dāng)?shù)膶痈摺?/p>
2、鈦合金熔絲增材制造工藝
鈦合金的增材制造按其加熱方式可劃分為電弧熔絲增材制造、電子束熔絲增材制造以及激光熔絲增材制造 。
2.1 電弧熔絲增材制造技術(shù)
電弧熔絲增材制造 (Wire arc additive manufacture，WAAM)，以電弧為熱源，對金屬絲進(jìn)行熔融，并在工件的 3D 建�；A(chǔ)上，沿軌跡規(guī)劃的打印軌跡，將熔敷金屬逐層堆疊，直到最后形成金屬件 。
WAAM 的優(yōu)點(diǎn)包括:
效率高：沉積效率為 1~10 kg/h 或更高，遠(yuǎn)高于激光增材制造等工藝，能快速制造大型金屬部件；
成本低：無需復(fù)雜工具，設(shè)備成本相對較低，材料利用率高，可降低生產(chǎn)成本和縮短交貨時間，在中大型工程組件制造中成本優(yōu)勢顯著；
可制造復(fù)雜形狀：能實(shí)現(xiàn)復(fù)雜內(nèi)部結(jié)構(gòu)和幾何形狀的一體化成形，制造出復(fù)雜的火箭發(fā)動機(jī)殼體等。
WAAM 的缺點(diǎn)包括:
精度相對較低：打印精度遠(yuǎn)低于激光增材制造等精度較高的工藝；
表面質(zhì)量差：常需要進(jìn)行表面處理，如打磨、拋光等；
存在冶金缺陷以及殘余應(yīng)力等問題。
電弧熔絲增材制造應(yīng)用領(lǐng)域廣泛，主要包括：航空航天大型結(jié)構(gòu)件制造、發(fā)動機(jī)部件制造等；船舶領(lǐng)域方面螺旋槳、推進(jìn)器等大型金屬部件；汽車領(lǐng)域的模具以及零部件的制造以及能源領(lǐng)域的發(fā)電設(shè)備和石油化工設(shè)備的部件制造。
自 1926 年以來，隨著工業(yè)自動化和數(shù)字化技術(shù)的不斷發(fā)展，電弧熔絲增材制造技術(shù)得到了廣泛的關(guān)注 。對其后的機(jī)械加工時間可減少 15%~20%，并且可以節(jié)省原材料的費(fèi)用 78% 左右 ，它可以取代傳統(tǒng)的鈦合金的鑄鍛工藝，實(shí)現(xiàn)鈦合金零件的低成本制造。WAAM 技術(shù)根據(jù)焊接的方式分為熔化極氣體保護(hù)焊 (Gas metal arc welding，GMAW)、非熔化極鎢極氣體保護(hù)焊 (Gas tungsten arc welding，GTAW)、等離子弧焊 (Plasma arc welding，PAW)、冷金屬過渡焊 (Cold metal transfer，CMT) 等焊接技術(shù)，可以在目前的焊接工業(yè)中加以改造，降低設(shè)備的投入，而且還具有堆積效率高、材料利用率高、對零件尺寸的限制小、容易修復(fù)等特點(diǎn) 。圖 2 是幾種常見的電弧增材制造的工藝及其原理圖。其中 TIG 表示非熔化電極式氣體保護(hù)電弧焊接。
2.1.1 熔化極增材制造

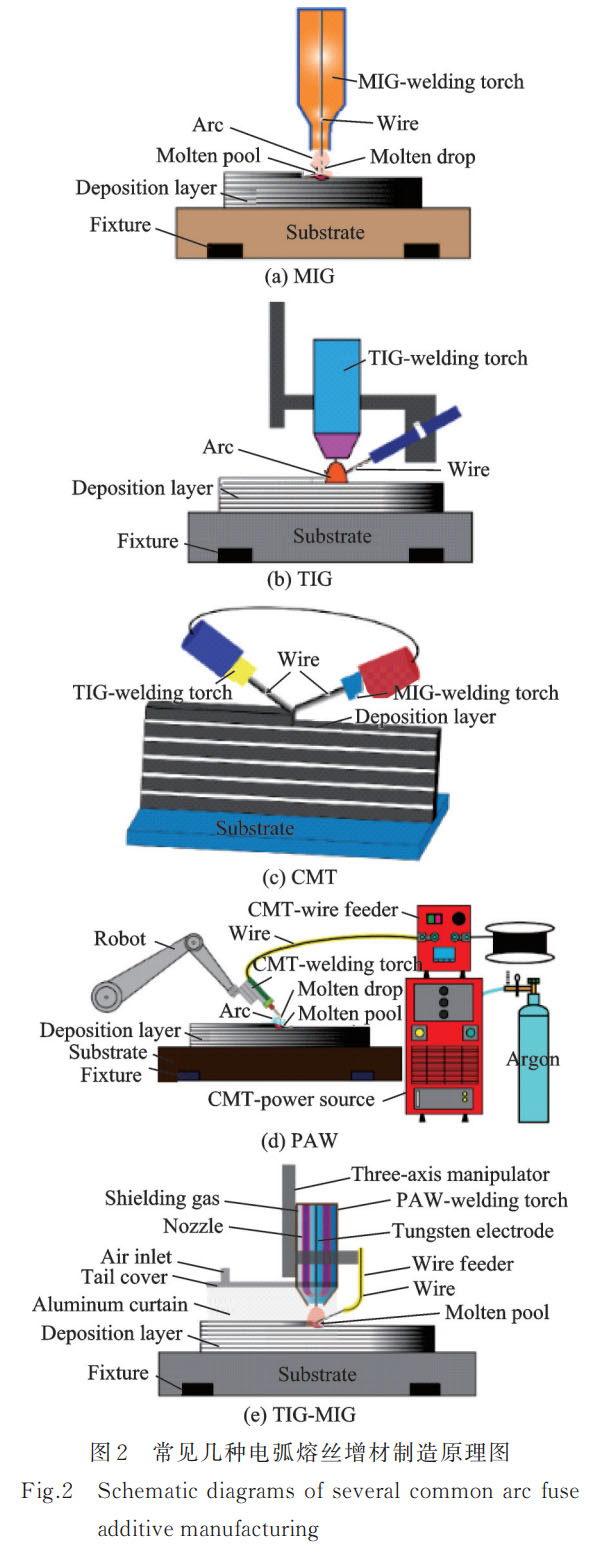

隨著增材制造的發(fā)展，GMAW 被廣泛運(yùn)用。脈沖熔化極惰性氣體保護(hù)焊 (Metal inert gas welding，MIG)/ 熔化極活性氣體保護(hù)電弧焊 (Metal active gas welding，MAG)、CMT 焊接、焊接機(jī)器人等技術(shù)在 WAAM 中的工藝優(yōu)化、工藝與組織性能之間關(guān)系、制造系統(tǒng)搭建與優(yōu)化等方面研究較多。
天津大學(xué)趙孝祥等 采用焊接機(jī)器人和 MIG 焊機(jī)作為實(shí)驗(yàn)平臺，研究 GMAW 在 WAAM 過程中熔滴的過渡形態(tài)和焊接工藝參數(shù)對熔池表面形貌的影響規(guī)律，并探索不同的焊接路徑對熔池表面形貌精度的影響規(guī)律。結(jié)果表明：堆焊時，隨堆焊層厚度的增大而硬度降低。何冠宇 開展了熔化極氬弧、脈沖熔化極氬弧增材制造過程中熔滴過渡行為的研究，研究其對成形精度的影響。曹勇等 用機(jī)器人 GMAW 及數(shù)控銑削復(fù)合快速控制系統(tǒng)實(shí)現(xiàn)了某履帶車輛凸輪零件的制造，從而證明了該系統(tǒng)的可行性和高效性。
目前，冷金屬過渡在電弧熔絲增材制造中較為熱門。CMT 工藝的研究內(nèi)容包括增材軌跡的控制、成形工藝的優(yōu)化以及零件的缺陷的改善。陳偉 以 TC4 鈦合金為研究對象，采用 CMT 工藝制備 TC4 鈦合金宏觀晶粒演變規(guī)律及微觀組織調(diào)控方法研究，實(shí)現(xiàn) CMT 制備 TC4 鈦合金綜合性能的優(yōu)化。CMT 增材在制備鈦合金熔滴過渡時，在基值階段以短路過渡為主，峰期電弧始終位于熔滴底部，并通過機(jī)械回拉與表面張力相結(jié)合的方式實(shí)現(xiàn)熔滴短路過渡。在基值階段時，電流會對懸臂結(jié)構(gòu)傾斜度產(chǎn)生明顯的影響，為了增大傾斜角度，不但要減小基值時的電流，而且要使基值和峰值電流之比不能超過 0.2。結(jié)果表明，這種合金是明顯的韌窩斷裂。
王益可等 采用 WAAM 系統(tǒng)，用 TC4 鈦合金絲材在退火后的 TC4 基板進(jìn)行沉積，試驗(yàn)表明，固溶時效處理有助于提高電弧增材制造 TC4 鈦合金微觀組織均勻性，并顯著降低力學(xué)性能的各向異性。

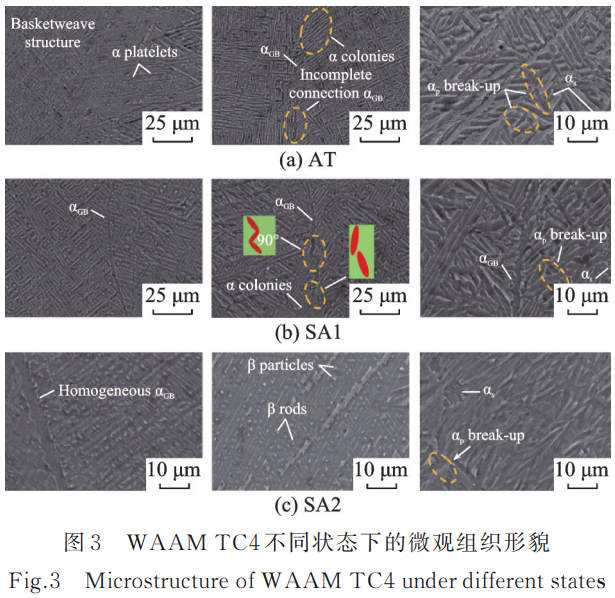

WAAM TC4 不同狀態(tài)下的微觀組織形貌如圖 3 所示。時效處理 (Aging treatment，AT: 600 ℃，2 h / 固溶空冷 (Air cooling，AC)) 后電弧增材制造的 TC4 鈦合金微觀組織如圖 3 (a) 所示。可以看出，馬氏體 α 相明顯減少，部分 α 片層從馬氏體α'相中析出。由圖 3 (b) 表明，經(jīng) SA1 固溶時效處理 (SA1: 800 ℃， 1 h/FC+600 ℃，1 h/AC) 后，馬氏體 α 相分解為α+β 。此外，固溶時效處理加快了合金元素的擴(kuò)散， CLUB 在晶界上形核并開始生長。 SA2 (SA2:870 ℃，1 h/FC+600 ℃，2 h/AC) 樣品的微觀組織形貌如圖 3 (c) 所示。可以看到， αGB 首先沿著 β 晶界生長直至形成連續(xù)的αGB 。隨后，連續(xù)的α'發(fā)生粗化。與 AT 和 SA1 相比，SA2 的α'連續(xù)性更好，同時寬化程度也更大。在 SA2 樣品中還觀察到了一些 β 相以顆粒狀和棒狀析出，說明隨著固溶溫度的升高，樣品中的α'相析出得更加充分。此外，在 3 種狀態(tài)下均觀察到了初生 α 相 (Primary α，αp) 發(fā)生斷裂。
在工程中，尤其是航空結(jié)構(gòu)件，其疲勞性能一直是人們所關(guān)心的問題。開展 TC4 鈦合金電弧增材制造的疲 勞 特 性 研 究 是 十 分 必 要 的 。 Wang等［30⁃31］對 TC4 鈦合金進(jìn)行了非熔化電極式氣體保護(hù)電弧焊接模式的電弧增材制造的高周疲勞試驗(yàn)，試驗(yàn)結(jié)果顯示，除早期破壞的樣品以外，其他材料的疲勞強(qiáng)度均高于鍛造級。Zhang 等研究發(fā)現(xiàn)，TC4 鈦合金在電弧增材制造過程中的顯微組織結(jié)構(gòu)及殘余應(yīng)力對其裂紋擴(kuò)展行為的作用�？傊槍� TC4 型鈦合金材料的電弧增材制備及其疲勞性能的研究還很缺乏，而 CMT 型 TC4 型構(gòu)件在 CMT 型下的疲勞性能研究尚未有相關(guān)研究。
2.1.2 非熔化極增材制造
目前，國際上對于鈦合金的電弧增材制造研究多采用非熔化電極式氣體保護(hù)電弧焊接 (Tungsten inert gas welding，TIG) 熔絲增材技術(shù)，鈦合金 GMAW 增材制造技術(shù)目前還沒有在工業(yè)上被廣泛使用，這是因?yàn)?GMAW 焊接電弧易發(fā)生飄逸，焊接過程易產(chǎn)生大量飛濺 。鈦合金電弧增材制造普遍存在粗大的初生 β 柱狀晶，自沉積層底部基板一直生長至掃描沉積試樣頂部，生長方式受掃描方式、送絲角度等因素影響。在鈦合金電弧增材制造過程中，如何有效地控制熔覆沉積過程中的晶粒度和微觀結(jié)構(gòu)，減少其各向異性，提高其綜合力學(xué)性能，一直是國際上的研究熱點(diǎn) 。
TIG 焊，因其設(shè)備成本低、適用性強(qiáng)等優(yōu)點(diǎn)在工業(yè)生產(chǎn)中得到廣泛應(yīng)用。胡金亮等 進(jìn)行了 120 mm 厚 TA17 合金板磁控窄間隙 TIG 焊接試驗(yàn)，系統(tǒng)闡述了接頭不同區(qū)域的微觀組織結(jié)構(gòu)以及力學(xué)性能。結(jié)果表明：沿接頭縱向的微觀組織差異并不明顯，而橫向顯微組織不均勻性顯著，如圖 4 所示。
馮靖等 進(jìn)行了 Ti-V-Mo 系高強(qiáng)鈦合金 TIG 自動送絲和手動填絲兩種焊接工藝試驗(yàn)，對比分析了焊接接頭的成形、組織和力學(xué)性能。研究認(rèn)為，兩種焊接方式下焊縫表面呈銀白色，焊接過程穩(wěn)定：熱影響區(qū)和焊縫區(qū)的晶粒尺寸較大，前者主要由針狀 α 相構(gòu)成，后者主要為層片狀 α 相轉(zhuǎn)變組織；在兩種 TIG 焊接工藝下，熱影響區(qū)都具有良好的沖擊韌性。Ren 等 研究了 TA15 合金 TIG 焊接接頭的拉伸和疲勞性能，采用階梯試驗(yàn)法得到了鈦合金的疲勞概率 S -N 曲線，分析討論了導(dǎo)致 TA15 合金接頭拉伸和疲勞失效的原因。實(shí)驗(yàn)說明，拉伸試驗(yàn)中 83% 的斷裂位置在熔合區(qū)，而疲勞試驗(yàn)中 74% 的試樣在母材 - 熱影響區(qū)斷裂；在熔合區(qū)和熱影響區(qū)冷卻凝固形成的網(wǎng)籃組織和 α' 馬氏體相提高了接頭硬度，但是該區(qū)域存在的粗大晶粒也是工件塑性變差的原因。上海交通大學(xué)林建軍 采用脈沖等離子弧熔絲增材制造 (Pulsed plasma arc additive manufacturing，PPAM)，材料采用 Ti-6Al-4V 合金，發(fā)現(xiàn)其宏觀組織結(jié)構(gòu)主要由粗大的初生 β 晶粒和層束組織構(gòu)成，顯微組織主要由馬氏體α'和魏氏組織 (網(wǎng)狀結(jié)構(gòu)) 構(gòu)成，如圖 5 所示。
盡管經(jīng)過優(yōu)化的電弧熔絲增材制造技術(shù)已獲得一定程度的原始等軸晶結(jié)構(gòu)，但其各向異性仍十分顯著，研究人員試圖在高溫下對沉積的金屬進(jìn)行變形，以達(dá)到細(xì)化晶粒的目的。McAndrew 等 和 Hönnige 等 通過對 WAAM 成形 Ti-6Al-4V 合金進(jìn)行層間輥壓和錘擊，使初生 β 晶粒破碎，形成一種新的取向，促使晶粒細(xì)化。Bermingham 等 以 TC4 合金為研究對象，采用熱處理和熱等靜壓在內(nèi)的不同后處理方法，研究了熱處理、熱等靜壓等工藝對 TC4 構(gòu)件微觀結(jié)構(gòu)及力學(xué)性能的影響，發(fā)現(xiàn)熱等靜壓可以降低構(gòu)件的孔隙率，但對構(gòu)件的強(qiáng)韌化作用不明顯。李雷等 采用電弧增材制造技術(shù)制造了 TC4 鈦合金薄壁墻，同時研究熱輸入、熱循環(huán)和冷卻速度等因素對電弧增材制造過程中微觀組織結(jié)構(gòu)的影響。Lin 等 以 TC4 鈦合金為研究對象，通過對其在電弧等離子體沉積條件下的變形行為進(jìn)行研究，發(fā)現(xiàn)在增材成形過程中，由于產(chǎn)生了與沉積相垂直的粗大柱狀晶，從而使其具有顯著的各向異性。了解晶粒細(xì)化機(jī)制和研究提高沉淀效率的方法是未來發(fā)展的重要方向。

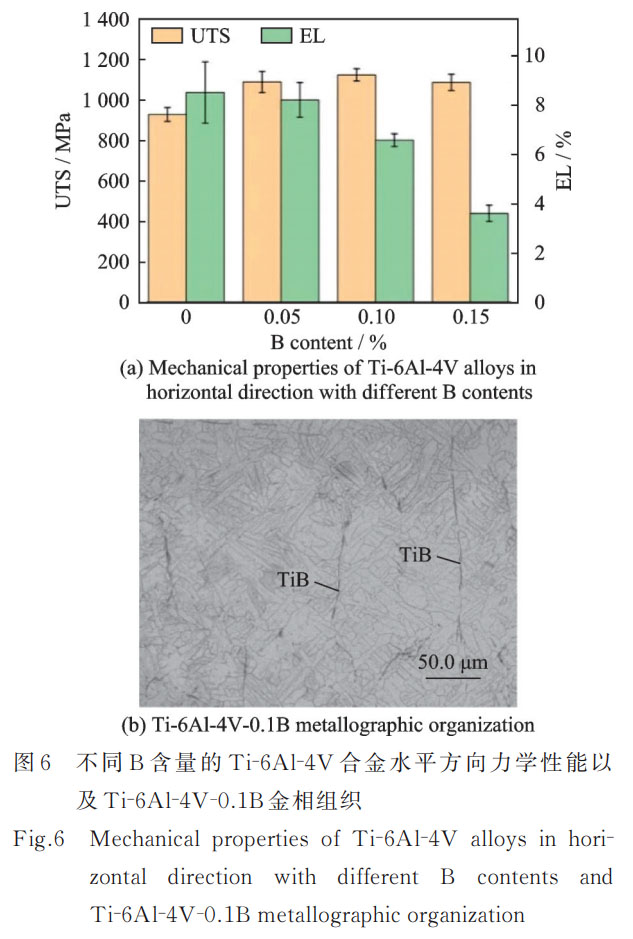

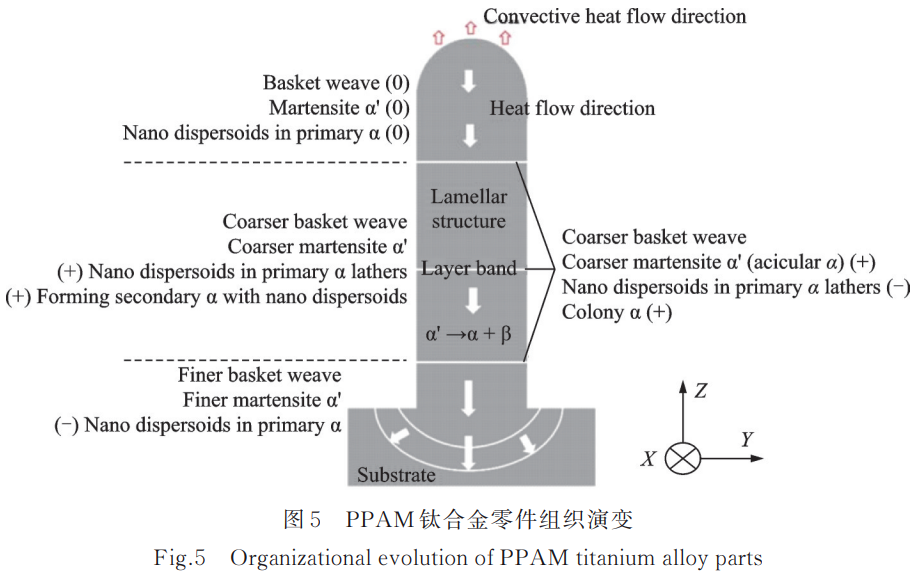

同時，在鈦合金中添加微量元素，對粗晶的形 成和長大起到了一定的抑制作用，這是目前鈦合金 電弧增材制造領(lǐng)域的又一研究熱點(diǎn)。添加少量 B元素，在固⁃液界面前沿富集造成成分過冷，抑制原 始 β 晶粒的長大。如圖 6 所示，當(dāng) B 含量為 0.05%時，在成形的 Ti6Al4V 延伸率（Elongation， EL） 保持在 8% 的前提下，極限抗拉強(qiáng)度（Ultimate ten⁃ sile strength， UTS）達(dá)到 1 089 MPa，提高了 17%； 但隨著 B 含量的繼續(xù)增加，Ti 與 B 原位生成脆性TiB 第 二 相 ，強(qiáng) 度 進(jìn) 一 步 提 高 ，但 塑 性 明 顯 降 低［46⁃47］。另外，研究人員分別嘗試添加微量的 Y、Si、Sn、Cr、ZrO2、TiN、ZrN 等，作為異質(zhì)形核劑和起到釘扎作用，抑制初生 β 晶粒的長大，促使柱狀 晶向等軸晶轉(zhuǎn)變，改善了初生 α 相尺寸，提高了力 學(xué)性能［48⁃52］。
2.2 高能束熔絲增材制造技術(shù)
2.2.1 電子束熔絲增材制造技術(shù)

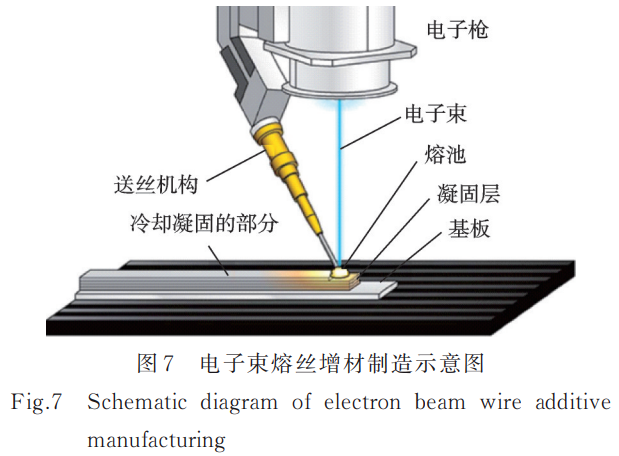

與激光相比，電子束在能量密度上并沒有太大的差距。電子束熔絲增材制造按其材質(zhì)和工藝方法可劃分為兩類：一類是電子束選區(qū)熔化 (Electron beam melting，EBM) 技術(shù)，另一類是本文中所采用的電子束熔絲增材制造 (Electron beam additive manufacturing，EBAM) 技術(shù)。
這種技術(shù)流程簡潔、周期短，且在真空條件下操作，可有效保護(hù)金屬材質(zhì)，尤其適用于鈦、鋁等活潑金屬的制造。然而，受限于真空室的大小，它更適用于結(jié)構(gòu)復(fù)雜、尺寸較小的精密零件成形。目前，電子束增材制造在鈦合金領(lǐng)域尤為活躍，其中 TC4 是主流選擇。通過這項(xiàng)技術(shù)，從而實(shí)現(xiàn)復(fù)雜金屬零件的高精度、高質(zhì)量制造，如圖 7 所示。
電子束熔絲增材制造的優(yōu)點(diǎn)包括材料性能優(yōu)良、加工精度較高，電子束能量密度高聚焦性好，能夠精2確控制熔化和凝固過程，實(shí)現(xiàn)高精度的零件制造、制造效率高、真空環(huán)境優(yōu)勢等，其缺點(diǎn)也有很多，包括設(shè)備成本高昂、材料選擇有限、零件尺寸受限、表面質(zhì)量欠佳、技術(shù)要求嚴(yán)格等。電子束熔絲增材制造應(yīng)用場景廣泛，包括航空航天的關(guān)鍵部位制造，復(fù)雜形狀的制造和修復(fù)與再制造；汽車領(lǐng)域中高性能零部件、輕量化結(jié)構(gòu)件和定制化零部件的制造；醫(yī)療領(lǐng)域中個性化醫(yī)療器械和復(fù)雜形狀醫(yī)療器械的制造等。
目前，國際上關(guān)于電子束熔絲增材制造成形鈦合金的研究多集中于 TC4 (Ti-6Al-4V)、TC18 和 TC17 等鈦合金的成形技術(shù)、成形缺陷及成形后的微觀結(jié)構(gòu)和力學(xué)性能。Bush 等對在 EBAM 下對鈦合金成形過程中添加添加劑的效果進(jìn)行了研究。研究發(fā)現(xiàn)：Ti-6Al-4V 成形件的微觀形貌為柱狀晶，其高溫力學(xué)性能與鍛件相當(dāng)；成形 Ti-8Al-1Er 合金的微觀形貌為等軸晶，并且基體彌散分布增強(qiáng)相，蠕變和抗氧化性能優(yōu)于 Ti-6Al-4V 合金。Kar 等對 Ti-6Al-4V 板材進(jìn)行了電子束掃描偏轉(zhuǎn)與微觀結(jié)構(gòu)及力學(xué)性能之間的相關(guān)性研究，發(fā)現(xiàn)通過對 Ti-6Al-4V 板材進(jìn)行掃描，可以使接頭的顯微結(jié)構(gòu)得到細(xì)化，其延伸率提高 10%~15%，沖擊韌性提高 10%~15%。Panin 等研究了 EBAM 工藝對 Ti-6Al-4V 工件表面粗糙度和力學(xué)性能的影響，發(fā)現(xiàn)采用連續(xù)電子束對 70μm 表層進(jìn)行再熔，在重熔表面層和 500μm 的受熱區(qū)存在尺寸 20%~30% 的等軸晶和針狀 α' 相，其顯微硬度和抗拉強(qiáng)度顯著提高，分別可達(dá) 820MPa 和 950MPa。

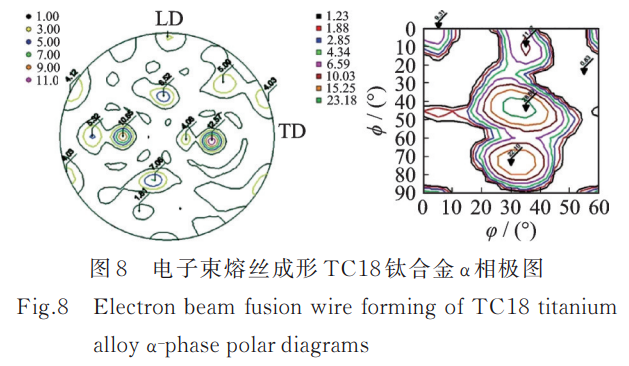

黃志濤、董偉等研究了 EBAM TC18 鈦合金的成形技術(shù)、微觀組織結(jié)構(gòu)和晶體取向。實(shí)驗(yàn)中，將平行于水平方向定義為 TD，而垂直于水平方向定義為。研究發(fā)現(xiàn)，TC18 鈦合金成形過程中，和相都表現(xiàn)出較強(qiáng)的組織結(jié)構(gòu)，并且相變具有繼承性，且服從 Burgers 取向關(guān)系。圖 8 左圖為 α 相面 {0002} 織構(gòu)圖，可見在 α 相基面形成較強(qiáng)的織構(gòu)；右圖為處的取向分布函數(shù)，可見相在歐拉角 {、45,301、{φ1,75,30} 處形成較強(qiáng)的織構(gòu)。經(jīng)熱等靜壓后，工件的宏觀結(jié)構(gòu)由粗柱狀晶組成，沿兩個極軸方向上垂直生長，由熔池底部向外擴(kuò)展，由片狀相變結(jié)構(gòu)和相界面組成，多數(shù) β 晶取向差異均在 10° 以下，且沿軸向呈強(qiáng)網(wǎng)狀排列，如圖 8 所示。與雙絲送絲工藝相比，單絲送絲工藝件的塑性及穩(wěn)定性高，強(qiáng)度低567。
中國科技大學(xué)陳昭等通過 EBF3 技術(shù)制備 Ti-6Al-4V 薄壁構(gòu)件，發(fā)現(xiàn)在 100~150mA 范圍、條件下，薄壁構(gòu)件的成形質(zhì)量良好，復(fù)式掃描方式下薄壁成形件變形較小，且隨著束流的增加而增加，采用動態(tài)調(diào)節(jié)束流、在基底底部施加等溫約束能顯著降低形變8。
綜合上述研究結(jié)果，提出了一種從熔池底部垂直向外生長的柱狀 β 相，層間呈亮 / 暗相間的條帶，其顯微組織結(jié)構(gòu)為馬氏體針狀相、片狀 α 相及基體相。晶體取向 Burgers 遵循取向關(guān)系；微量元素的加入可以提高鈦合金的機(jī)械性能。
2.2.2 激光熔絲增材制造技術(shù)
激光熔絲增材制造 (Laser wire additive manufacturing，LAM) 是以激光為熱源，將原料熔融后，再通過增材制造的一種新工藝，其能量密度高且熱輸入小，熔絲穩(wěn)定，工藝過程穩(wěn)定，可制造復(fù)雜的形狀結(jié)構(gòu)。鈦及其合金具有高強(qiáng)度和抗腐蝕能力，綜合機(jī)械性能優(yōu)良，但其熔點(diǎn)高、容易被氧化，加工工藝難度大。利用激光增材制造可實(shí)現(xiàn)復(fù)雜結(jié)構(gòu)、高精度、高機(jī)械性能的鈦合金構(gòu)件，在航空航天、醫(yī)療、模具、電力電子、汽車和船舶等領(lǐng)域具有重要的應(yīng)用價值，已成為世界各國科研機(jī)構(gòu)的研究熱點(diǎn)[61-62]。
鈦合金激光熔絲增材制造的單道成形工藝是研究的基礎(chǔ)，目前，國內(nèi)外學(xué)者主要從工藝參數(shù)和送絲方式等方面開展了相關(guān)研究。Mortello 等研究了熔池、激光束和金屬絲相互作用對穩(wěn)定光滑沉積的關(guān)系，揭示了在滿足能源供給的前提下，熔池內(nèi)絲端相對定位對沉積的穩(wěn)定性具有重要作用，而平滑過渡則是確保工件精度、減少工件表面粗糙度的有效途徑。Brandl 等研究了激光功率、移動速度與送絲系數(shù)對沉積層尺寸的影響，結(jié)果表明，隨著激光功率的增加，沉積寬度增加、高度減小。

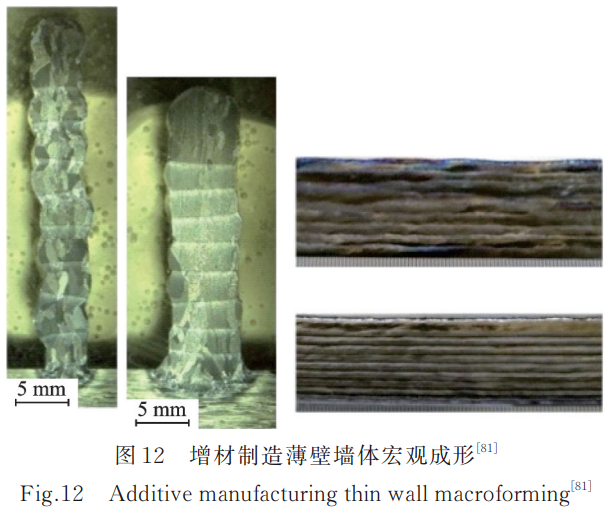

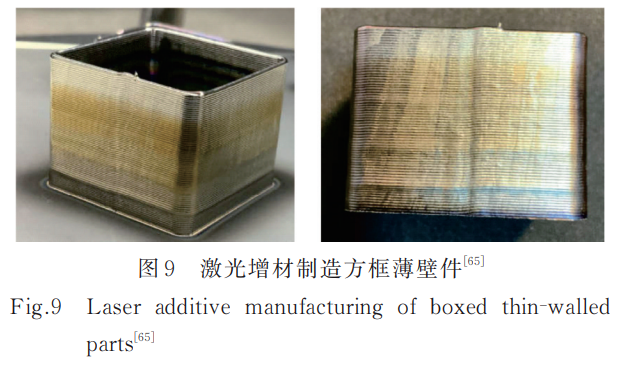

杜發(fā)瑞在真空條件下進(jìn)行了方形薄壁零件的淀積成形 (圖 9)，并對非加工工藝參數(shù)對鈦合金成形工藝的影響進(jìn)行了研究。結(jié)果顯示，激光功率不變線能量增加或線能量不變激光功率增加，關(guān)鍵成形因子的變化幅度逐漸增大，加工區(qū)間也隨之增大；薄壁層間間隔為 1s 時，熱累積和層寬最大，層間間隔大于 5s 時，對層寬的影響不大。
除上述工藝研究之外，典型零件的成形及其組織和力學(xué)性能的分析也是鈦合金激光熔絲成形工藝的研究重點(diǎn)。Mok 等對高功率激光作用下的鈦合金進(jìn)行了成形過程研究，并對其微觀結(jié)構(gòu)、機(jī)械性能進(jìn)行了分析；其顯微結(jié)構(gòu)為網(wǎng)狀魏氏結(jié)構(gòu)，同時含有大量的針狀 α 相，機(jī)械性能可與鍛壓、鑄造相媲美。Baufeld 等利用 LAM 和表面貼裝元器件 (Surface mount device，SMD) 兩種方法制備的薄壁構(gòu)件，獲得了原始的 β 柱狀晶及層帶狀組織，其宏觀力學(xué)性能基本一致，但 LAM 頂端硬度和拉伸強(qiáng)度較高。Liu 等通過表面反應(yīng)實(shí)驗(yàn)，研究了不同工藝條件對材料微觀結(jié)構(gòu)、內(nèi)部缺陷等的影響規(guī)律，發(fā)現(xiàn)鈦合金界面結(jié)構(gòu)以粗柱狀晶和葉狀結(jié)構(gòu)為主，通過工藝參數(shù)的優(yōu)化可以消除氣孔缺陷。

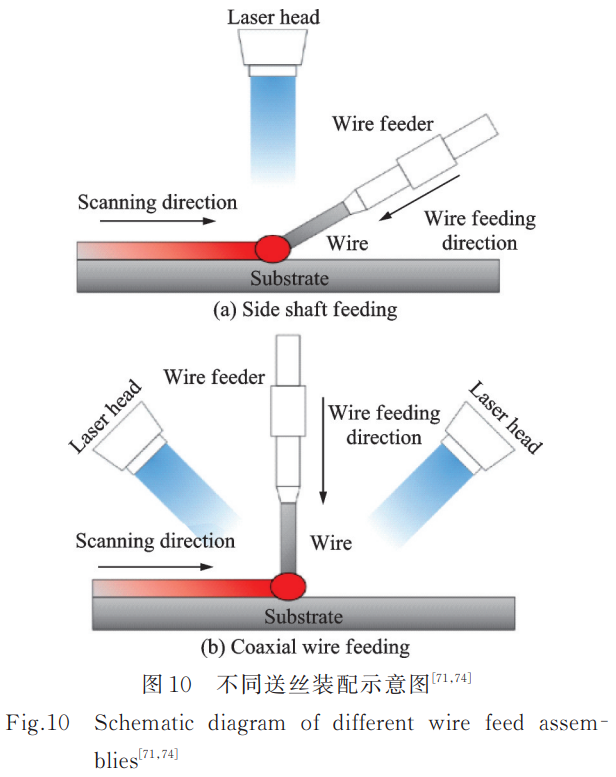

但是，在鈦合金的激光熔絲增材制造中，柱狀晶的取向生長還與送絲法有關(guān)。Schulz 等采用旁軸送絲方式激光熔絲增材 TC4 鈦合金，送絲方式如圖 10 (a) 所示，使其柱狀晶在送絲方向上生長，并在送絲方向上生成魏氏結(jié)構(gòu)。Åkerfeldt 等的研究發(fā)現(xiàn)，增材方向上的柱狀晶是導(dǎo)致增材部件各向異性的重要原因。為解決大尺寸柱狀晶的難題，石世宏等研究開發(fā)了可實(shí)現(xiàn)同軸送絲的激光熔覆工藝，改善了由粗柱狀晶引起的沉積層各向異性缺陷問題。Fu 等采用軸對稱多重激光源，通過軸向送絲方法，對 TC4 鈦合金進(jìn)行增材制造，如圖 10 (b) 所示。
2.3 熔絲復(fù)合增材制造技術(shù)
“復(fù)合” 這一術(shù)語在制造業(yè)中得到了廣泛的應(yīng)用，將 “復(fù)合制造” 定義為 “一種基于多種工藝、工具和能量源同步協(xié)調(diào)工作的技術(shù)，在這種技術(shù)中，各要素之間的相互作用是可控的，并且對工藝和零件性能產(chǎn)生顯著影響”，通過一項(xiàng)或更多的輔助工藝與增材制造工藝相結(jié)合，從而提高了工藝和部件的性能25。
2.3.1 復(fù)合熱源增材制造
增材制造結(jié)構(gòu)件的整體品質(zhì)與加工效率很大程度上依賴于其熱源與填充材料的傳輸方式，激光束是一種高能量密度集中、無接觸、無間隙、無約束的高能量密集源，在加工精度上具有明顯的優(yōu)勢；而以電弧為載體時，則具有更小的工作范圍和更大的空間尺度，可以有效地降低加工難度和能耗，可實(shí)現(xiàn)高效、低成本的致密成形，激光 - 電弧復(fù)合熱源可使雙熱源發(fā)生耦合作用，充分利用兩者的優(yōu)點(diǎn)，在確保加工質(zhì)量的前提下，提升加工效率，在復(fù)雜結(jié)構(gòu)件制備方面有著極大的優(yōu)勢。另外，激光 - 電弧復(fù)合熔絲增材制造技術(shù)是一種高效、優(yōu)質(zhì)的新型增材制造工藝，在實(shí)際生產(chǎn)中有著重要的實(shí)際應(yīng)用價值。

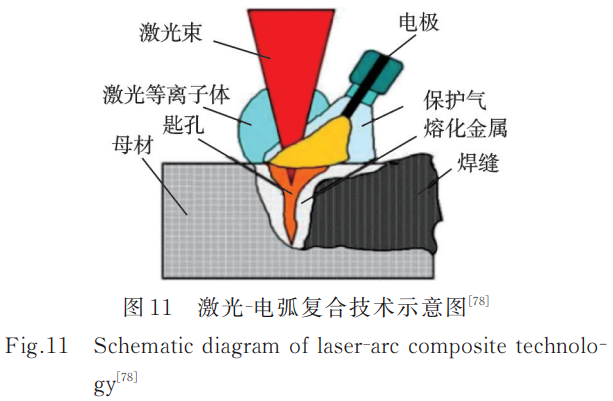

英國的 Steen 教授于 1980 年首次提出了激光 - 電弧復(fù)合加熱方式，其原理是將兩種不同的焊接方式結(jié)合起來，圖 11 為激光 - 電弧復(fù)合技術(shù)示意圖。其中，高能密集的激光束和電弧之間存在著復(fù)雜的耦合效應(yīng)，能夠充分發(fā)揮兩者的優(yōu)點(diǎn)和特性，從而有效地互補(bǔ)二者的優(yōu)缺點(diǎn)：在加工時，通過對電弧的壓縮，可以實(shí)現(xiàn)對電弧的有效穩(wěn)定控制，防止因高速運(yùn)動造成的電弧的漂移和不穩(wěn)定性，激光束形成匙孔可增加熔深，提高熱源利用率。
與激光、電弧等單熱源增材制造相比，復(fù)合材料增材制造在組織結(jié)構(gòu)優(yōu)化、制造效率提升等方面具有明顯優(yōu)勢，但其微觀結(jié)構(gòu)調(diào)控及激光 - 電弧耦合效應(yīng)機(jī)制尚不明確，目前國內(nèi)外多數(shù)學(xué)者都是通過實(shí)驗(yàn)探索。Pardal 等研發(fā)了一種基于激光 - CMT 復(fù)合激光熔絲增材系統(tǒng)，與單獨(dú)使用 CMT 增材相比，該工藝可以增大單道次的沉積厚度，同時利用激光束對電弧進(jìn)行定向?qū)б�，從而提高加工精度，如圖 12 所示。通過比較發(fā)現(xiàn)：復(fù)合增材熔絲制造技術(shù)將 Ti-6Al-4V 沉積速率從 1.7kg/h 提高到 2.0kg/h，轉(zhuǎn)換效率從 48% 提高到 83%，從而大幅提升了加工效率。
2.3.2 輔助工藝增材制造

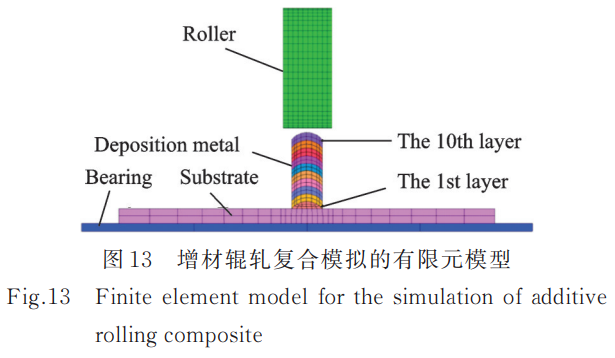

輥軋 + 電弧復(fù)合制造工藝是一種高效率的技術(shù)，在國內(nèi)外引起了廣泛的重視。華中科技大學(xué)張海鷗、中國航空制造技術(shù)研究院單飛虎等學(xué)者提出了一種基于增材工藝的同步輥軋復(fù)合成形的增材制造技術(shù)，首次提出了一種基于多層滾壓增材工藝，通過對毛坯進(jìn)行分層滾壓加熱，實(shí)現(xiàn)對材料微觀結(jié)構(gòu)的精細(xì)調(diào)控，緩解內(nèi)部應(yīng)力，大幅提升材料的強(qiáng)度。英國 Cranfield 大學(xué)的 Colegrove 等將分層軋制工藝應(yīng)用于鈦合金的增材制備，以提高其微觀結(jié)構(gòu)，從而提高其機(jī)械強(qiáng)度。電弧熔絲增材輥軋復(fù)合制造技術(shù)集熱源的加熱與輥軋過程于一體，顯著優(yōu)化材料的微觀結(jié)構(gòu)，提升機(jī)械強(qiáng)度。為精確模擬這一過程，有限元模擬中運(yùn)用了生死單元技術(shù)，以精細(xì)描繪電弧增材的每一步。如圖 13 所示，構(gòu)建的幾何模型詳盡地呈現(xiàn)了基板、沉積金屬層、工作臺及軋輥的構(gòu)造。本模型不僅模擬了 10 層的電弧增材與輥軋復(fù)合成形過程，更在 10 層沉積后引入了 800s 的冷卻時間，以細(xì)致觀察應(yīng)力分布與變形的演變。當(dāng)軋輥設(shè)計為標(biāo)準(zhǔn)的圓柱形時，沉積的金屬層頂部能平整地延展。為提升計算效率，從而簡化了軋輥與工作臺的模型，將其轉(zhuǎn)換為僅具備材料屬性和傳熱特性的剛體，從而在不影響結(jié)果準(zhǔn)確性的前提下，提高了計算速度。

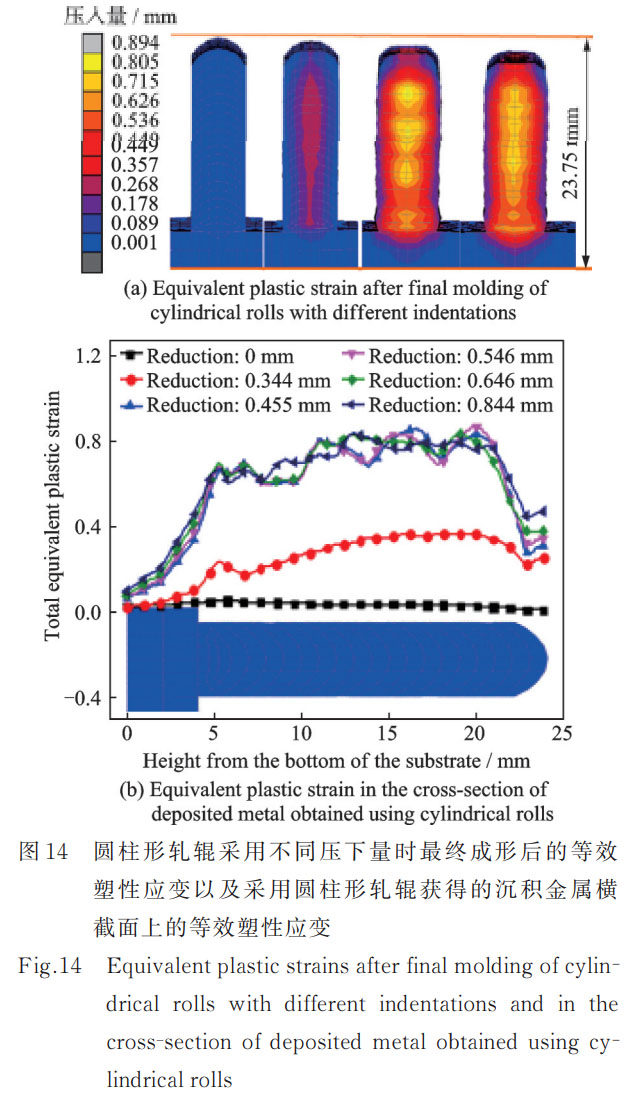

Martina 等對開展了 Ti-6Al-4V 熔絲電弧增材及輥軋工藝試驗(yàn)，發(fā)現(xiàn)在 50 和 75kN 軋制力載荷作用下，其沿高度方向產(chǎn)生的應(yīng)變分別為 7.9% 和 18.2%。為研究更大范圍壓下量對等效塑性應(yīng)變的影響規(guī)律，本研究應(yīng)變選擇 0%~42.2%，由于層高為 2mm，則壓下量分別為 0~0.844mm，如圖 14 所示。但在面向復(fù)雜曲面構(gòu)件的加工中，基于滾壓復(fù)合增材制造技術(shù)不能有效地實(shí)現(xiàn)工件的局部特性壓縮。所以，如何改善輥軋柔性就變得非常重要。
羅志偉等采用鍛造 + 電弧增材復(fù)合制造的方法對 TC11 的組織與力學(xué)性能進(jìn)行研究，采用金相觀察、拉伸試驗(yàn)等方法開展研究。實(shí)驗(yàn)結(jié)果表明，復(fù)合制造后的力學(xué)性能介于電弧增材和鍛造之間，呈現(xiàn)低強(qiáng)高塑性的性能。

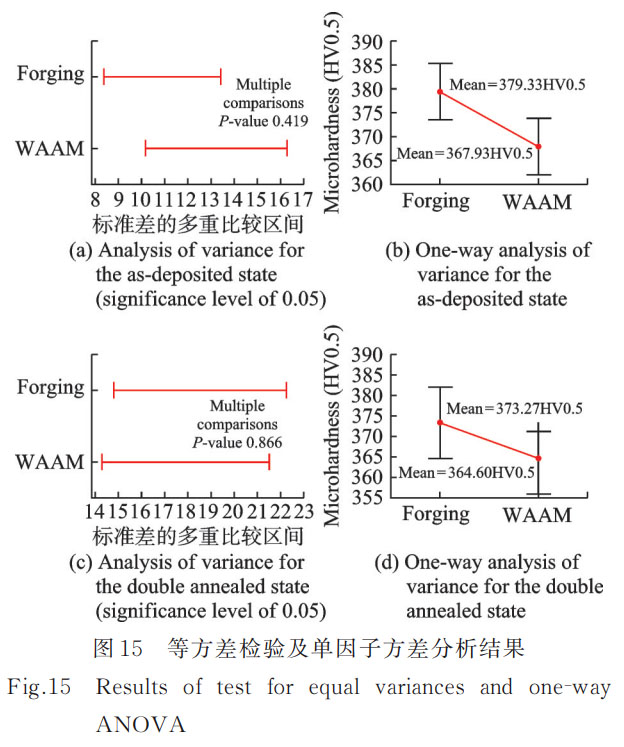

試驗(yàn)采用統(tǒng)計學(xué)方法對測試結(jié)果進(jìn)行分析，利用 Minitab 軟件，對鍛造區(qū)和電弧增材區(qū)顯微硬度進(jìn)行單因子方差分析，觀察是否有差異性，結(jié)果如圖 15 所示。從圖 15 (a) 中可以看出，在沉積態(tài)條件下，鍛造區(qū)和電弧區(qū)顯微硬度數(shù)據(jù)等方差滿足單因子方差分析條件，分析結(jié)果見圖 15 (b)，鍛造區(qū)顯微硬度均值 379.33HV0.5，95% 置信區(qū)為 (373.51HV0.5，385.15HV0.5)，電弧增材區(qū)顯微硬度均值 367.93HV0.5，95% 置信區(qū)間密度較高，因此具有更高的顯微硬度。從圖 15 (c) 中可以看出，雙退火條件下，鍛造區(qū)和增材區(qū)顯微硬度數(shù)據(jù)等方差，滿足單因子方差分析條件。經(jīng)過雙退火后，鍛造區(qū)網(wǎng)籃組織發(fā)生再結(jié)晶轉(zhuǎn)變?yōu)殡p態(tài)組織，位錯密度有所下降，顯微硬度均值降低至 373.27HV0.5，而增材區(qū)由于網(wǎng)籃組織粗化，顯微硬度均值略微降低至 364.60HV0.5。對比兩區(qū)域顯微硬度，單因子方差分析結(jié)果中值為 0.166，原假設(shè)成立，表明熱處理后兩個區(qū)域的顯微硬度無顯著差異，不具有統(tǒng)計學(xué)顯著性。從晶粒狀態(tài)和顯微硬度分析結(jié)果來看，電弧區(qū)發(fā)生斷裂的主要原因有兩個。第一種是微觀結(jié)構(gòu)，鍛造區(qū)在析出狀態(tài)下位錯密度較高，導(dǎo)致顯微硬度較高，因此強(qiáng)度高于添加區(qū)；第二種是晶粒形態(tài)，當(dāng)試樣沿析出方向拉伸時，弧形強(qiáng)化區(qū)柱狀晶的晶界平行于拉伸方向；弧形強(qiáng)化區(qū)柱狀晶的晶界平行于拉伸方向，根據(jù) Hall- Petch 公式，晶界對位錯的抑制作用很弱，在拉拔過程中，位錯可以在滑動面上長距離滑動而不受晶界的抑制，從而導(dǎo)致強(qiáng)度比晶粒更小、晶界更多的鍛造部分有所降低，最終導(dǎo)致斷裂發(fā)生。所以，復(fù)合制造后的構(gòu)件力學(xué)性能介于兩者之間，表現(xiàn)為低強(qiáng)高塑的特點(diǎn)。
將電子束熔絲增材制造技術(shù)與傳統(tǒng)鍛壓技術(shù)相結(jié)合，用于大尺寸鈦合金零件的加工與修理，是當(dāng)前工程技術(shù)發(fā)展的重要發(fā)展方向。

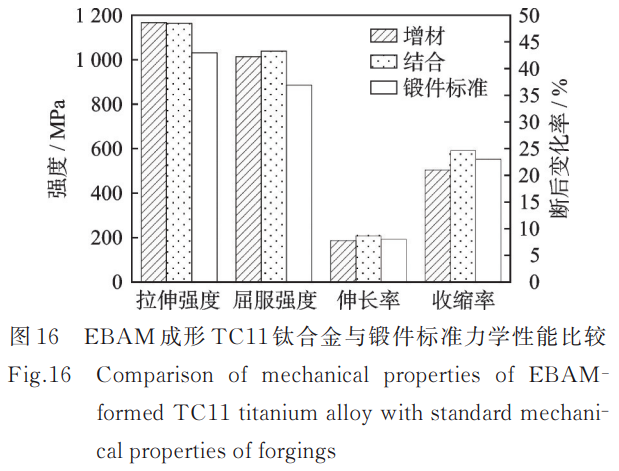

王寧寧等基于 TC11 鈦合金電子束熔絲增材制造工藝研究的基礎(chǔ)上，以 “增材 + 鍛造” 為核心，采用正交試驗(yàn)法，對束流、運(yùn)動速度、送絲速度和掃描模式等參數(shù)進(jìn)行優(yōu)化，并參考 GJB2744A《航空用鈦及鈦合金鍛件規(guī)范》，通過圖 16 的測試結(jié)果發(fā)現(xiàn)，沉積部分以及與鍛件結(jié)合處的拉伸性能均高于規(guī)范要求，而延伸率和斷面收縮率卻低于規(guī)范要求。
電子束增材制造技術(shù)因具有能量利用率高、束斑作用部位深、無反射、無環(huán)境污染等優(yōu)點(diǎn)，在國內(nèi)外范圍內(nèi)得到了廣泛的重視和應(yīng)用，鈦合金無疑是研究最為系統(tǒng)、最為廣泛的合金，而在航空航天領(lǐng)域，尤其是在渦輪葉片、燃燒室等高精度構(gòu)件上，如何將電子束的特殊優(yōu)勢與其有機(jī)地結(jié)合起來，就顯得尤為重要40。
目前，基于張永康等對激光噴丸工藝的長期研究，提出了一種新型的激光鍛造復(fù)合成形工藝，其本質(zhì)是兩道光束共同作用下的復(fù)雜成形工藝，如圖 17 所示。利用激光成形技術(shù)實(shí)現(xiàn)沉積層塑性變形，消除沉積層中的孔隙及熱應(yīng)力，改善零件的內(nèi)在品質(zhì)及機(jī)械性能，實(shí)現(xiàn)對材料宏觀變形及裂紋的有效控制41。
激光鍛造具有柔性、可控等優(yōu)點(diǎn)，可實(shí)現(xiàn)多組分增材制造，且具有細(xì)化晶粒、消除缺陷、重構(gòu)應(yīng)力等優(yōu)點(diǎn)，為解決 “熱應(yīng)力與變形開裂” 與 “內(nèi)部質(zhì)量與力學(xué)性能” 等共性科學(xué)問題提供新思路，具有創(chuàng)新性、新穎性及工業(yè)應(yīng)用價值42。
2.4 小結(jié)
鈦合金熔絲增材制造技術(shù)融合了電弧、電子束和激光三大工藝，各具特色。電弧技術(shù)成熟穩(wěn)定，成本低廉；電子束能量集中，穿透力強(qiáng)；激光則精確度高，成形美觀。微觀層面則主要由網(wǎng)籃特征的魏氏組織和針狀馬氏體 α 構(gòu)成。這種結(jié)構(gòu)確保了零件的力學(xué)性能和耐用性4344。
電弧熔絲增材制造主要分為熔化極增材制造和非熔化極增材制造，電子束和激光熔絲增材制造用高能束熔絲增材制造進(jìn)行概括。同時，對 3 種增材制造技術(shù)的復(fù)合制造進(jìn)行描述，激光 + 電弧、電弧 + 輥軋等方式主要出現(xiàn)在 WAAM 中，電子束熔絲增材制造主要以 TC4、TC18 等材料進(jìn)行普通制造的研究，復(fù)合制造采用增材 + 鍛造的方法進(jìn)行研究；激光熔絲增材制造對送絲方式研究，同時采用激光 - CMT、激光 + 鍛造、激光 + 電弧等技術(shù)進(jìn)行復(fù)合制造45。
3、鈦合金熔絲增材制造的應(yīng)用領(lǐng)域及發(fā)展前景
目前，中國對鈦合金材料的性能和質(zhì)量提出了更高的要求，急需提升其增材制造水平。由于鈦合金材料在逐層堆垛過程中經(jīng)歷了多重?zé)嵫h(huán)，其呈現(xiàn)出一種不均衡的熱力耦合過程，材料內(nèi)部發(fā)生了一系列的物化 - 化學(xué) - 冶金耦合作用，這些過程涉及材料、結(jié)構(gòu)設(shè)計、加工工藝、后處理等多方面，而目前的研究大多局限于材料結(jié)構(gòu)分析和性能規(guī)律的描述，缺乏對材料 - 工藝 - 組織 - 性能之間的內(nèi)在聯(lián)系的研究，從而導(dǎo)致了材料 - 工藝 - 組織 - 性能之間的相互關(guān)聯(lián)，無法對其進(jìn)行有效的調(diào)控。所以，深入研究熔絲增材制造過程中的物化、化學(xué)、冶金作用機(jī)制是今后發(fā)展的方向。
從目前國內(nèi)外對金屬熔絲增材制造工藝的研究情況來看，采用激光、電子束等方法具有高的工藝性能，但其制作費(fèi)用偏高，適合小型構(gòu)件的加工與修復(fù)；而電弧熔絲增材制造技術(shù)具有成形速度快、成本低廉等優(yōu)點(diǎn)，在大型零件的大規(guī)模生產(chǎn)中更加適合。圖 18 是 3 種熔絲增材制造目前應(yīng)用領(lǐng)域。
3.1 應(yīng)用領(lǐng)域
3.1.1 鈦合金電弧增材制造
鈦合金電弧增材制造是一項(xiàng)極具發(fā)展前景的先進(jìn)加工工藝，在眾多領(lǐng)域被廣泛應(yīng)用，如圖 19 所示。
（1）航空航天領(lǐng)域
全球首枚 3D 打印技術(shù)制造的火箭 Terran1 便采用了電弧增材制造技術(shù)來制造燃料儲箱。在中國，該技術(shù)也被廣泛應(yīng)用于捷龍三號和長十一火箭中，用于制造衛(wèi)星支架和支撐桿。
2016 年，太空制造公司開發(fā)的第二代增材制造機(jī)被送往國際空間站，以提高 xyz 軸的成形尺寸和分辨率，并制造了一系列工具，包括科學(xué)實(shí)驗(yàn)樣條和輻射探測器的保護(hù)外殼。由太空制造公司開發(fā)的 VULCAN 太空金屬制造系統(tǒng)采用增材制造和減材制造相結(jié)合的工藝和機(jī)器人技術(shù)來生產(chǎn)高精度金屬零件。該系統(tǒng)采用電弧增材制造技術(shù)進(jìn)行快速成形。
（2）生物醫(yī)療領(lǐng)域
該工藝可以制造出個性化的醫(yī)療器械，如針對人體關(guān)節(jié)、牙科種植體等的高適應(yīng)性與功能性零件。目前，開發(fā)最成熟、使用最多的鈦合金是 Ti-6Al-4V 型鈦合金。北京大學(xué)人民醫(yī)院的技術(shù)人員利用增材制造技術(shù)，為骶椎脊索瘤病人量身定做了一種新型的鈦合金全骶骨假體，實(shí)現(xiàn)了病人的精確植入。
（3）汽車制造領(lǐng)域
寶馬集團(tuán) (BMW) 正嘗試通過運(yùn)用電弧增材制造技術(shù)，創(chuàng)新性地生產(chǎn)車身、驅(qū)動系統(tǒng)和底盤等關(guān)鍵模塊的組件與汽車工具，不僅實(shí)現(xiàn)了部件的輕量化制造，更顯著提升了其結(jié)構(gòu)強(qiáng)度，開啟汽車制造新時代。
（4）能源領(lǐng)域
隨著技術(shù)的發(fā)展，其在油氣行業(yè)的商業(yè)價值也開始顯現(xiàn)出來。中國石油集團(tuán)克服了傳統(tǒng)制造方法的壁厚壁壘，制造出了三通管件，產(chǎn)品性能完全滿足中俄東線低溫環(huán)境用的 X80 熱擠壓三通管件的標(biāo)準(zhǔn)要求。
（5）船舶領(lǐng)域
船舶領(lǐng)域，電弧增材制造的巔峰之作當(dāng)屬荷蘭 Damen Shipyards Group 聯(lián)手 RAMLAB 共同打造的全球最大 3D 螺旋槳。
3.1.2 鈦合金電子束熔絲增材制造
電子束熔絲增材制造同樣在航天、船舶、汽車、醫(yī)療、工具及航空發(fā)動機(jī)等領(lǐng)域有著廣闊的應(yīng)用前景，如圖 20 所示。
（1）航空零部件制造
目前電子束熔絲增材制造技術(shù)已成功應(yīng)用于空客 A320neo 飛機(jī)鈦合金后上翼梁、F-35 飛機(jī)翼梁等結(jié)構(gòu)的制造。據(jù)報道，裝有電子束熔絲增材鈦合金零件的 F-35 飛機(jī)已于 2013 年初試飛。為滿足發(fā)動機(jī)雙性能盤的需求，北京航空材料研究院電子束熔絲增材制造了鈦合金雙合金離心葉輪，葉片部位能夠滿足 600℃使用要求，盤心部位具有更高的強(qiáng)度57。
（2）醫(yī)用器械生產(chǎn)
電子束熔絲增材制造技術(shù)在多個領(lǐng)域同樣展現(xiàn)了廣泛的應(yīng)用前景。電子束熔絲增材制造技術(shù)還被用于制備生物植入材料，如鈦合金植入物，其優(yōu)異的生物相容性和力學(xué)性能使其在骨科植入領(lǐng)域得到了廣泛應(yīng)用58。
（3）船舶結(jié)構(gòu)件生產(chǎn)
在控制修復(fù)形變量、提高產(chǎn)品質(zhì)量等方面，電子束熔絲增材制造技術(shù)也展現(xiàn)了其獨(dú)特的優(yōu)勢59。
3.1.3 鈦合金激光熔絲增材制造
激光熔絲增材制造技術(shù)在鈦合金制造中展現(xiàn)了獨(dú)特的優(yōu)勢，包括提高材料利用率、優(yōu)化成形質(zhì)量和加工效率等。這項(xiàng)技術(shù)已被發(fā)達(dá)國家如歐美廣泛投資發(fā)展，并在航天發(fā)動機(jī)、模具等多個領(lǐng)域?qū)崿F(xiàn)了應(yīng)用，如圖 21 所示。
（1）航空航天領(lǐng)域
西北工業(yè)大學(xué)與中國航天科工集團(tuán)北京動力機(jī)械研究所于 2016 年攜手合作，成功將 SLM 技術(shù)應(yīng)用于航天發(fā)動機(jī)渦輪泵上，實(shí)現(xiàn)了重大突破。西北工業(yè)大學(xué)建立了一套完整的技術(shù)體系 “材料 - 工藝 - 裝備與應(yīng)用技術(shù)”，通過此體系加上 SLM 技術(shù)，對于大型鈦合金構(gòu)件，已經(jīng)成功制備出了超過 3000mm 的鈦合金構(gòu)件。如：Brandt 等采用 SLM 直接制造出的航天轉(zhuǎn)軸結(jié)構(gòu)組件，美國 GE/Morris 公司采用 SLM 技術(shù)制造出的一系列復(fù)雜航空部件。此外，美國 NASA 公司從 2012 年開始采用 SLM 技術(shù)制造航天發(fā)動機(jī)中的一些復(fù)雜部件，NASA 和洛克達(dá)因公司合作，基于 SLM 增材制造技術(shù)實(shí)現(xiàn)了液氧、氣氫火箭噴注器的整體制造50。
（2）模具行業(yè)領(lǐng)域
激光熔絲增材制造技術(shù)還在模具制造中發(fā)揮了重要作用，如用于制造沖壓模、鍛模等各種模具。Mahshid 等采用 SLM 技術(shù)成形了帶有隨形冷卻通道的結(jié)構(gòu)件，測試了采用細(xì)胞晶格結(jié)構(gòu)后零件的工件強(qiáng)度。相對于中空結(jié)構(gòu)，帶有晶格結(jié)構(gòu)的樣件強(qiáng)度沒有明顯增加61。
（3）生物醫(yī)療領(lǐng)域
Wang 等利用 SLM 技術(shù)成功成形了 316L 不銹鋼脊柱外科手術(shù)導(dǎo)板，進(jìn)一步展示了這一技術(shù)在醫(yī)療實(shí)踐中的巨大潛力。
3.2 鈦合金電弧熔絲增材制造技術(shù)和創(chuàng)新
鈦合金電弧增材制造是一種具有巨大潛力的先進(jìn)加工技術(shù)，其應(yīng)用前景廣闊。隨著科技的持續(xù)創(chuàng)新與進(jìn)步，這項(xiàng)技術(shù)的發(fā)展方向愈發(fā)清晰。未來，鈦合金電弧增材制造技術(shù)有望在多個領(lǐng)域大放異彩，推動工業(yè)制造向更高效、更智能的方向發(fā)展。
在鈦合金的制造領(lǐng)域中，粉末材料乃一極為關(guān)鍵的存在。對于此種材料的深入探索與研究，將決定鈦合金的未來發(fā)展之路。展望未來，鈦合金粉末材料的探索之路必將繼續(xù)拓寬，引領(lǐng)其他金屬材料走向更為廣泛的實(shí)際應(yīng)用。鈦合金電弧增材加工之中，工藝參數(shù)對于熔化和沉積之效果擁有舉足輕重的地位。對此，研究者們將深入研究，致力于優(yōu)化各種材料、結(jié)構(gòu)形式下的加工參數(shù)，以期滿足千變?nèi)f化的實(shí)際應(yīng)用需求。隨著人工智能、機(jī)器學(xué)習(xí)等領(lǐng)域的日新月異，鈦合金電弧增材制造將有望實(shí)現(xiàn)智能化。在此基礎(chǔ)上，更將借助多尺度加工工藝，與傳感、控制等技術(shù)緊密結(jié)合，實(shí)時監(jiān)控與調(diào)節(jié)加工過程，從而達(dá)到加工精度與穩(wěn)定性的雙重提升。如此繁瑣復(fù)雜的工藝，正是鈦合金制造的獨(dú)特魅力所在。
隨著技術(shù)的不斷進(jìn)步，對鈦合金電弧增材制造裝備的性能提升與工藝優(yōu)化已經(jīng)成為可能，這將使該技術(shù)在未來有可能實(shí)現(xiàn)規(guī)�；苽洌瑥亩玫貪M足產(chǎn)業(yè)化的要求。實(shí)施鈦合金電弧增材制造工藝，需要跨學(xué)科的研究與協(xié)作，這種跨學(xué)科性使得材料科學(xué)、機(jī)械工程、計算機(jī)科學(xué)等多個領(lǐng)域得以交融。隨著研究的深入，鈦合金電弧增材制造技術(shù)有望在船舶、建筑等多個領(lǐng)域得到廣泛應(yīng)用。未來，鈦合金電弧技術(shù)將在粉末材料優(yōu)化、工藝參數(shù)調(diào)整、智能技術(shù)應(yīng)用、快速原型制作、大規(guī)模生產(chǎn)以及跨學(xué)科協(xié)同和應(yīng)用領(lǐng)域拓展等方面取得重大進(jìn)展。這些方向上的進(jìn)步不僅將推動鈦合金電弧增材制造技術(shù)本身的提升，更將促進(jìn)相關(guān)學(xué)科的自主創(chuàng)新與蓬勃發(fā)展。
3.3 鈦合金增材制造面臨的挑戰(zhàn)與機(jī)遇
鈦合金增材制造領(lǐng)域的研究與工程應(yīng)用近年來呈現(xiàn)出迅猛的發(fā)展態(tài)勢。但是，與其他技術(shù)先進(jìn)的國家比較，依然有著許多困難和挑戰(zhàn)。具體來說，中國在這一領(lǐng)域的產(chǎn)業(yè)標(biāo)準(zhǔn)體系尚未完全成型，同時缺乏系統(tǒng)性的應(yīng)用研究，這需要研究者們繼續(xù)加大研究力度，不斷推動該領(lǐng)域的創(chuàng)新與突破。
盡管國內(nèi)鈦合金有完整的產(chǎn)業(yè)鏈，但卻沒有驗(yàn)證和認(rèn)證的標(biāo)準(zhǔn)，目前還沒有相關(guān)熱處理標(biāo)準(zhǔn)，大多數(shù)零件都采用傳統(tǒng)的熱處理制備技術(shù)，沒有配套的熱處理等技術(shù)，難以體現(xiàn)鈦合金增材制造的真正優(yōu)勢，且也沒有實(shí)際意義。
正因?yàn)檫@樣，所以需要繼續(xù)進(jìn)行深入研究，對鈦合金增材制造技術(shù)進(jìn)行進(jìn)一步的突破，以此來體現(xiàn)真正的技術(shù)優(yōu)勢等。
若以多學(xué)科交融為研究基石，深入探究高能束與電弧復(fù)合成形過程中的雙弧交互機(jī)制，有助于進(jìn)一步發(fā)展與充實(shí) “材料 - 結(jié)構(gòu)一體化設(shè)計與制備” 的核心理論與精髓。此舉旨在從宏觀到微觀層面深度挖掘材料和結(jié)構(gòu)的潛能，致力于攻克目前單束或電弧成形中存在的效率不足、結(jié)構(gòu)不均等挑戰(zhàn)，旨在超越現(xiàn)有的設(shè)計極限，實(shí)現(xiàn)真正的創(chuàng)新突破。
同時，人工智能可用于參與增材制造過程，可生產(chǎn)復(fù)雜的結(jié)構(gòu)部件，人工智能算法可用于基于設(shè)計的優(yōu)化，如拓?fù)鋬?yōu)化，以滿足強(qiáng)度和其他要求并能減輕部件重量、減少材料使用和提高性能效率。例如，機(jī)器人與激光焊接的融合加速了鈦合金增材制造在生產(chǎn)中的應(yīng)用，因?yàn)闄C(jī)器人可以進(jìn)行焊前、焊中和焊后加工等自動控制，減少了勞動力消耗。
4、結(jié)論
熔絲增材制造，作為一種前沿的加工方式，具備顯著的特點(diǎn)和優(yōu)勢，涉及鈦合金加工時，更是展現(xiàn)出其獨(dú)特價值。鈦合金成形組織在宏觀上呈現(xiàn)粗大的柱狀晶和層帶結(jié)構(gòu)，微觀上則主要由具有網(wǎng)籃特征的魏氏組織和針狀馬氏體構(gòu)成。本文詳盡地闡述了電弧熔絲、激光熔絲以及電子束熔絲等鈦合金熔絲增材國內(nèi)外制造方法，這些方法在鈦合金絲材的增材制造領(lǐng)域具有廣泛應(yīng)用。
電弧增材具有效率高、成本低、可制造復(fù)雜形狀等優(yōu)點(diǎn)，高能束熔絲技術(shù)包括電子束熔絲和激光熔絲技術(shù)，其中電子束具有材料性能優(yōu)越、加工精度高、電子束聚焦好且能量密度高、能精確控制熔化和凝固過程、部件制造精度高、制造效率高以及能實(shí)現(xiàn)真空等特點(diǎn)。激光電弧增材技術(shù)的優(yōu)點(diǎn)包括能量密度高、輸入熱量低、熔融絲穩(wěn)定、工藝穩(wěn)定以及能夠制造具有復(fù)雜幾何形狀的結(jié)構(gòu)。這 3 種技術(shù)在航空航天、醫(yī)療、模具、汽車和船舶行業(yè)都有重要應(yīng)用。
同時，復(fù)合增材制造具有重要研究意義。復(fù)合增材制造包括復(fù)合熱源增材制造和輔助工藝增材制造，其中復(fù)合熱源包括 “激光 + 電弧” 等，輔助工藝主要為 “增材 + 鍛造” 等工藝，復(fù)合制造提高了工藝和部件的性能，增加了創(chuàng)新性、新穎性及工業(yè)應(yīng)用價值，也凸顯了鈦合金熔絲增材制造技術(shù)在未來發(fā)展中的重要性和意義。
在鈦合金增材制造中，其應(yīng)用領(lǐng)域非常廣泛。一旦深入了解此領(lǐng)域，就會發(fā)現(xiàn)最近熱門研究在于激光和電子束增材制造以及各自的復(fù)合制造，高加工精度的優(yōu)點(diǎn)在小型零件制造與修復(fù)領(lǐng)域有著重要地地位，同時其高成本限制了其大范圍應(yīng)用。與其他技術(shù)先進(jìn)的國家比較，依然有著許多困難和挑戰(zhàn)。例如，中國在這一領(lǐng)域的產(chǎn)業(yè)標(biāo)準(zhǔn)體系還未完整，缺乏系統(tǒng)性的應(yīng)用研究，其加工精度等工藝要求仍需進(jìn)一步提高。
表達(dá)出增材制造真正的技術(shù)優(yōu)勢，就要對其進(jìn)一步突破。通過完善相關(guān)數(shù)據(jù)庫體系、多學(xué)科融合增材制造技術(shù)、加入人工智能等攻克難題，實(shí)現(xiàn)真正的創(chuàng)新突破。鈦合金熔絲增材制造技術(shù)，在眾多領(lǐng)域均展現(xiàn)出廣闊的應(yīng)用前景與巨大的發(fā)展?jié)摿Α?/p>
參考文獻(xiàn)：
[1] 盧秉恒，李滌塵。增材制造 (3D 打印) 技術(shù)發(fā)展 [J]. 機(jī)械制造與自動化，2013，42 (4)：1-4.LU Bingheng，LI Dichen.Development of the additive manufacturing (3D printing) technology [J].Machine Building & Automation，2013，42 (4)：1-4.
[2] 祁萌，李曉紅，胡曉睿，等。增材制造技術(shù)在國外國防領(lǐng)域的發(fā)展現(xiàn)狀與趨勢 [J]. 國防制造技術(shù)，2013 (5)：12-16.QI Meng，LI Xiaohong，HU Xiaorui，et al.Development status and trend of additive manufacturing technology in foreign defense field [J].Defense Manufacturing Technology，2013 (5)：12-16.
[3] 王紅軍。增材制造的研究現(xiàn)狀與發(fā)展趨勢 [J]. 北京信息科技大學(xué)學(xué)報 (自然科學(xué)版)，2014 (3)：20-24.WANG Hongjun.Research status and development tendency of additive manufacturing [J].Journal of Beijing Information Science & Technology University (Science and Technology Edition)，2014 (3)：20-24.
[4] 熊江濤，耿海濱，林鑫，等。電弧增材制造研究現(xiàn)狀及在航空制造中應(yīng)用前景 [J]. 航空制造技術(shù)，2015，493 (23)：80-85.XIONG Jiangtao，GENG Haibin，LIN Xin，et al.Research status of wire and arc additive manufacture and its application in aeronautical manufacturing [J].Aeronautical Manufacturing Technology，2015，493 (23)：80-85.
[5] 徐文鵬.3D 打印中的結(jié)構(gòu)優(yōu)化問題研究 [D]. 合肥：中國科學(xué)技術(shù)大學(xué)，2016.XU Wenpeng.Research on structural optimization in 3D printing [D].Hefei：University of Science and Technology of China，2016.
[6] 耿海濱，熊江濤，黃丹，等。絲材電弧增材制造技術(shù)研究現(xiàn)狀與趨勢 [J]. 焊接，2015 (11)：17-21，69.GENG Haibin，XIONG Jiangtao，HUANG Dan，et al.Research status and trends of wire and arc additive manufacturing technology [J].Welding & Joining，2015 (11)：17-21，69.
[7] 廖文俊，胡捷。增材制造技術(shù)的現(xiàn)狀和產(chǎn)業(yè)前景 [J]. 裝備機(jī)械，2015 (1)：1-7.LIAO Wenjun，HU Jie.Present status and industry prospect of additive manufacturing technology [J].The Magazine on Equipment Machinery，2015 (1)：1-7.
[8] 于云，史廷春，孫芳芳，等。典型無機(jī)非金屬材料增材制造研究與應(yīng)用現(xiàn)狀 [J]. 材料導(dǎo)報，2016，30 (21)：119-129.YU Yun，SHI Tingchun，SUN Fangfang，et al.Study and application status of addition manufacturing typical inorganic non-metallic materials [J].Materials Reports，2016，30 (21)：119-129.
[9] 黃衛(wèi)東。如何理性看待增材制造 (3D 打印) 技術(shù) [J]. 新材料產(chǎn)業(yè)，2013 (8)：9-12.HUANG Weidong.How to rationally view additive manufacturing (3D printing) technology [J].Advanced Materials Industry，2013 (8)：9-12.
[10] 章敏。送粉式和送絲式的鈦合金激光增材制造特性研究 [D]. 哈爾濱：哈爾濱工業(yè)大學(xué)，2013.ZHANG Min.Research on laser additive manufacturing characteristics of titanium alloy with powder and wire [D].Harbin：Harbin Institute of Technology，2013.
[11] 張明朗，柏關(guān)順，李承德，等。等離子電弧增材 TA15 鈦合金組織與性能研究 [J]. 重型機(jī)械，2022 (6)：44-47.ZHANG Minglang，BAI Guanshun，LI Chengde，et al.Study on microstructure and properties of TA15 titanium alloy fabricated by plasma arc additive manufacturing [J].Heavy Machinery，2022 (6)：44-47.
[12] 金和喜，魏克湘，李建明，等。航空用鈦合金研究進(jìn)展 [J]. 中國有色金屬學(xué)報，2015，25 (2)：280-292.JIN Hexi，WEI Kexiang，LI Jianming，et al.Research development of titanium alloy in aerospace industry [J].The Chinese Journal of Nonferrous Metals，2015，25 (2)：280-292.
[13]ZHOU H Y，SHI X L，LU G C，et al.Improvement of flow strength and scratch resistance of Ti/Cu nanocrystalline metal multilayer thin films by tailoring layer thickness and modulation ratio[J].Surface and Coatings Technology，2020，404：126461.
[14] 楊川，徐文臣，萬星杰，等.TC4 鈦合金薄壁高筋構(gòu)件近等溫鍛造技術(shù)研究 [J]. 塑性工程學(xué)報，2019，26 (2)：69-78.YANG Chuan，XU Wenchen，WAN Xingjie，et al.Research on near isothermal forging process of TC4 titanium alloy forgings with thin wall and high rib [J].Journal of Plasticity Engineering，2019，26 (2)：6978.
[15] 楊尊社。航空機(jī)輪、剎車系統(tǒng)研究新進(jìn)展 [J]. 航空精密制造技術(shù)，2002，38 (6)：20-23.YANG Zunshe.New development of aircraft wheel and brake system [J].Aviation Precision Manufacturing Technology，2002，38 (6)：20-23.
[16]WANG J，LIN X，WANG M，et al.Effects of subtransus heat treatments on microstructure features and mechanical properties of wire and arc additive manufactured Ti-6Al-4V alloy[J].Materials Science and Engineering A，2020，776：139020.
[17]HERZOG D，SEYDA V，WYCISK E，et al.Additive manufacturing of metals[J].Acta Materialia，2016，117：371-392.
[18] 李雷，于治水，張培磊，等.TC4 鈦合金電弧增材制造疊層組織特征 [J]. 焊接學(xué)報，2018，39 (12)：3743，130.LI Lei，YU Zhishui，ZHANG Peilei，et al.Microstructural characteristics of wire and arc additive layer manufacturing of TC4 components [J].Transactions of the China Welding Institution，2018，39 (12)：3743，130.
[19] 吳隨松，郭純，劉武猛。鈦合金電弧增材制造國內(nèi)外研究的發(fā)展現(xiàn)狀 [J]. 現(xiàn)代制造技術(shù)與裝備，2021，57 (3)：204-205.WU Suisong，GUO Chun，LIU Wumeng.Research status and prospect of wire and arc additive manufactured titanium alloy [J].Modern Manufacturing Technology and Equipment，2021，57 (3)：204-205.
[20] 胡美娟，吉玲康，吳成武，等。電弧增材制造工藝及其應(yīng)用 [J]. 石油管材與儀器，2024，10 (2)：1-7.HU Meijuan，JI Lingkang，WU Chengwu，et al.Wire arc additive manufacturing processes and application [J].Petroleum Tubular Goods & Instruments，2024，10 (2)：1-7.
[21] 滕樹滿。電弧熔絲增材制造研究進(jìn)展 (待續(xù))[J]. 有色金屬加工，2022，51 (1)：21-29.TENG Shuman.Research progress of wire and arc additive manufacturing (unfinished)[J].Nonferrous Metals Processing，2022，51 (1)：21-29.
[22]WU B T，PAN Z X，DING D H，et al.A review of the wire arc additive manufacturing of metals：Properties，defects and quality improvement[J].Journal of Manufacturing Processes，2018，35(10)：127-139.
[23]WILLIAMS S W，MARTINA F，ADDISON A C，et al.Wire+arc additive manufacturing[J].Materials Science and Technology，2016，32(7)：641.
[24] 盧振洋，田宏宇，陳樹君，等。電弧增減材復(fù)合制造精度控制研究進(jìn)展 [J]. 金屬學(xué)報，2020，56 (1)：83-98.LU Zhenyang，TIAN Hongyu，CHEN Shujun，et al.Review on precision control technologies of additive manufacturing hybrid subtractive process [J].Acta Metallurgica Sinica，2020，56 (1)：83-98.
[25] 趙孝祥，孫策，葉福興，等.MIG 焊參數(shù)及路徑對增材制造熔敷層尺寸的影響 [J]. 焊接，2016 (4)：33-36.ZHAO Xiaoxiang，SUN Ce，YE Fuxing，et al.Effect of MIG welding parameters and trajectory on layer geometry shape in additive manufacturing [J].Welding & Joining，2016 (4)：33-36.
[26] 何冠宇。電弧增材成形過程電弧及溶滴過渡行為研究 [D]. 蘭州：蘭州理工大學(xué)，2016.HE Guanyu.Study on arc shape and droplet transfer behavior in arc based addtive forming [D].Lanzhou：Lanzhou University of Technology，2016.
[27] 曹勇，朱勝，孟凡軍，等。機(jī)器人 GMAW & 數(shù)控銑削復(fù)合快速制造系統(tǒng) [J]. 焊接，2010 (2)：54-57，72.CAO Yong，ZHU Sheng，MENG Fanjun，et al.Hybrid rapid manufacturing system with robotic GMAW & CNC milling [J].Welding & Joining，2010 (2)：5457，72.
[28] 陳偉.CMT 電弧增材制造 TC4 鈦合金組織及力學(xué)性能調(diào)控 [D]. 南昌：南昌航空大學(xué)，2019.CHEN Wei.Microstructure and mechanical property control of CMT arc additive manufacturing TC4 titanium alloy [D].Nanchang：Nanchang Hangkong University，2019.
[29] 王益可，李仁花，陳玉華，等。電弧增材制造 TC4 微觀組織調(diào)控及力學(xué)性能研究 [J]. 精密成形工程，2024，16 (5)：115-123.WANG Yike，LI Renhua，CHEN Yuhua，et al.Microstructure regulation and mechanical properties of TC4 titanium alloy by wire arc additive manufacturing [J].Journal of Netshape Forming Engineering，2024，16 (5)：115-123.
[30]WANG F D，WILLIAMS S，RUSH M.Morphology investigation on direct current pulsed gas tungsten arc welded additive layer manufactured Ti6Al4V alloy[J].The International Journal of Advanced Manufacturing Technology，2011，57(5/6/7/8)：597-603.
[31]WANG F D，WILLIAMS S，COLEGROVE P，et al.Microstructure and mechanical properties of wire and arc additive manufactured Ti-6Al-4V[J].Metallurgical and Materials Transactions A，2013，44(2)：968-977.
[32]ZHANG J K，WANG X Y，PADDEA S，et al.Fatigue crack propagation behaviour in wire+arc additive manufactured Ti6Al-4V：Effects of microstructure and residual stress[J].Materials & Design，2016，90：551-561.
[33]ZHANG J K，ZHANG X，WANG X Y，et al.Crack path selection at the interface of wrought and wire + arc additive manufactured Ti-6Al-4V[J].Materials & Design，2016，104：365-375.
[34] 李楊.TiC 增強(qiáng) TC4 涂層超聲 - 激光復(fù)合增材制造及力學(xué)性能研究 [D]. 大連：大連理工大學(xué)，2021.LI Yang.Study on ultrasonic-laser hybrid additive manufacturing process and mechanical properties of ticenhanced TC4 coating [D].Dalian：Dalian University of Technology，2021.
[35] 張帥鋒，魏正英，廖志謙，等�；� CMT 的電弧增材制造 Ti-6Al-3Nb-2Zr-1Mo 鈦合金螺旋槳成形機(jī)理及組織性能 [J]. 稀有金屬材料與工程，2022，51 (10)：3876-3883.ZHANG Shuaifeng，WEI Zhengying，LIAO Zhiqian，et al.Forming mechanism，microstructure and properties of Ti-6Al-3Nb-2Zr-1Mo titanium propeller deposited by CMT additive manufacturing [J].Rare Metal Materials and Engineering，2022，51 (10)：38763883.
[36]LIN Z D，SONG K J，YU X H.A review on wire and arc additive manufacturing of titanium alloy[J].Journal of Manufacturing Processes，2021，70：24-45.
[37]LU T，LIU C，LI Z，et al.Hot-wire arc additive manufacturing Ti-6.5Al-2Zr-1Mo-1V titanium alloy：Pore characterization，microstructural evolution，and mechanical properties[J].Journal of Alloys and Compounds，2020，817：153334.

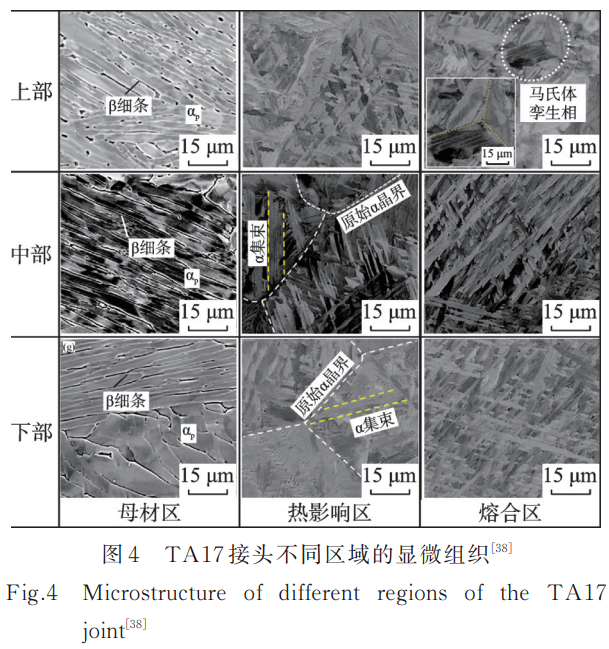

[38] 胡金亮，胡永俊，曾才有，等。大厚度 TA17 鈦合金磁控窄間隙 TIG 焊接頭組織和力學(xué)性能 [J]. 熱加工工藝，2023，52 (9)：42-46，50.HU Jinliang，HU Yongjun，ZENG Caiyou，et al.Microstructure and mechanical properties of welded joints of TA17 Ti alloy by magnetically controlled narrowgap TIG welding [J].Hot Working Technology，2023，52 (9)：42-46，50.
[39] 馮靖，樊立民，耿乃濤，等。高強(qiáng)鈦合金 TIG 焊接工藝研究 [J]. 鋼鐵釩鈦，2021, 42 (6): 158-163. FENG Jing, FAN Limin, GENG Naitao, et al. Research on TIG welding process of high strength titanium alloy [J]. Iron Steel Vanadium Titanium, 2021, 42 (6): 158-163.
[40] REN D, JIANG Y, HU X, et al. Investigation of tensile and high cycle fatigue failure behavior on a TIG welded titanium alloy [J]. Intermetallics, 2021, 132: 107115.
[41] 林建軍。脈沖等離子弧增材制造 Ti-6Al-4V 合金組織演變機(jī)理及力學(xué)性能研究 [D]. 上海：上海交通大學(xué)，2017. LIN Jianjun. Study on mechanism of microstructure evolution and mechanical properties of Ti-6Al-4V alloy deposited by pulsed plasma arc additive manufacturing [D]. Shanghai: Shanghai Jiao Tong University, 2017.
[42] MCANDREW A R, ROSALES M A, COLEGROVE PA, et al. Interpass rolling of Ti-6Al-4V wire+arc additively manufactured features for microstructural refinement [J]. Additive Manufacturing, 2018, 21: 340.
[43] HÖNNIGE J R, COLEGROVE P, WILLIAMS S. Improvement of microstructure and mechanical properties in wire+arc additively manufactured Ti-6Al-4V with machine hammer peening [J]. Procedia Engineering, 2017, 216: 8-17.
[44] BERMINGHAM M J, NICASTRO L, KENT D, et al. Optimising the mechanical properties of Ti-6Al-4V components produced by wire+arc additive manufacturing with post-process heat treatments [J]. Journal of Alloys and Compounds, 2018, 753: 247-255.
[45] LIN J J, LU Y H, LIN Y X,et al. Microstructural evolution and mechanical properties of Ti-6Al-4V wall deposited by pulsed plasma arc additive manufacturing [J]. Mate Design,2016, 102: 30-40.
[46] YANG Z W, FU L Q, WANG S L, et al. Balance of strength and plasticity of additive manufactured Ti6Al4V alloy by forming TiB whiskers with cyclic gradient distribution [J]. Additive Manufacturing, 2021, 39: 101883.
[47] 張飛奇�；诮z材電弧增材制造 Ti6Al4V-xB 合金的組織性能及模擬 [D]. 西安：西安理工 大學(xué)，2017. ZHANG Feiqi. Microstructure and properties and simulation of Ti6Al4V-xB based on wire+arc additive manufacturing [D]. Xi’an: Xi’an University of Technology, 2017.
[48] ZHOU Y M, YANG C L, FAN C L, et al. Effects of trance Sn and Cr addition on microstructure and mechanical properties of TC17 titanium alloy repaired by wire arc additive manufacturing [J]. Journal of Alloys and Compounds, 2021, 888: 161473.
[49] ZHOU Y M, YANG C L, FAN C L, et al. Effect of diameter and content of zirconium dioxide on the microstructure and mechanical properties of the TC17 titanium alloy repaired by wire arc additive manufacture [J]. Journal of Alloy and Compounds, 2022, 893: 162295.
[50] KENNEDY J R, DAVIS A E, CABALLERO A E, et al. β grain refinement by yttrium addition in Ti-6Al4V wire-arc additive manufacturing [J]. Journal of Alloys and Compounds, 2022, 895: 162735.
[51] MEREDDY S, BERMINGHAM M J, STJOHN D H, et al. Grain refinement of wire arc additively manufactured titanium by the addition of silicon [J]. Journal of Alloys and Compounds, 2017, 695: 2097-2103.
[52] KENNEDY J R, DAVIS A E, CABALLERO A E, et al. The potential for grain refinement of wire-arc additive manufactured (WAAM) Ti-6Al-4V by ZrN and TiN inoculation [J]. Additive Manufacturing, 2021 (40): 101928.
[53] BUSH R W, BRICE C A. Elevated temperature characterization of electron beam freeform fabricated Ti6Al-4V and dispersion strengthened Ti-8Al-1Er [J]. Materials Science and Engineering: A, 2012, 554: 12-21.
[54] KAR J, ROY S K, ROY G G. Influence of beam oscillation in electron beam welding of Ti-6AL-4V [J]. The International Journal of Advanced Manufacturing Technology, 2018, 94 (9/10/11/12): 4531-4541.
[55] PANIN A, KAZACHENOK M, PEREVALOVA O, et al. Continuous electron beam post-treatment of EBF3-fabricated Ti-6Al-4V parts [J]. Metals, 2019, 9 (6): 699.
[56] 黃志濤，鎖紅波，鞏水利，等. TC18 鈦合金電子束熔絲成形技術(shù)研究 [J]. 航天制造技術(shù)，2015 (4): 1417, 21. HUANG Zhitao, SUO Hongbo, GONG Shuili, et al. Study on TC18 titanium alloy by electron beam wire deposition [J]. Aerospace Manufacturing Technology, 2015 (4): 14-17, 21.
[57] 黃志濤，鎖紅波，楊光，等. TC18 鈦合金電子束熔絲成形送絲工藝與顯微組織性能 [J]. 稀有金屬材料與工程，2017, 46 (3): 760-764. HUANG Zhitao, SUO Hongbo, YANG Guang, et al. Microstructure and tensile properties of TC18 alloys by electron beam rapid manufacturing [J]. Rare Metal Materials and Engineering, 2017, 46 (3): 760764.
[58] 董偉，黃志濤，劉紅梅，等。電子束成形 TC18 鈦合金晶體取向規(guī)律研究 [J]. 材料研究學(xué)報，2017, 31 (3): 203-210. DONG Wei, HUANG Zhitao, LIU Hongmei, et al. Crystal orientation distribution of TC18 titanium fabricated by electron beam wire deposition [J]. Chinese Journal of Materials Research, 2017, 31 (3): 203-210.
[59] 陳昭. Ti-6Al-4V 薄壁制件的電子束快速成形模擬研究 [D]. 合肥：中國科學(xué)技術(shù)大學(xué)，2018. CHEN Zhao. A simulation study on electron beam rapid manufacturing of Ti-6Al-4V thin walled piece [D]. Hefei: University of Science and Technology of China, 2018.
[60] CHEN Z, YE H, XU H Y. Distortion control in a wire-fed electron-beam thin-walled Ti-6Al-4V freeform [J]. Journal of Materials Processing Technology, 2018, 258: 286-295.
[61] 張群森，李崇桂，李帥，等。鈦合金激光增材制造技術(shù)研究現(xiàn)狀及展望 [J]. 熱加工工藝，2018,47 (12): 21-24. ZHANG Qunsen, LI Chonggui, LI Shuai, et al. Research status and prospect of laser additive manufacturing technology for titanium alloy [J]. Hot Working Technology, 2018, 47 (12): 21-24.
[62] MOSALLANEJAD M H, NIROUMAND B, AVERSA A, et al. In-situ alloying in laser-based additive manufacturing processes: A critical review [J]. Journal of Alloys and Compounds, 2021, 872: 159567.
[63] MORTELLO M, CASALINO G. Transfer mode effects on Ti6Al4V wall building in wire laser additive manufacturing [J]. Manufacturing Letters, 2021, 28: 17-20.
[64] BRANDL E, MICHAILOV V, VIEHWEGER B, et al. Deposition of Ti-6Al-4V using laser and wire, part Ⅱ: Hardness and dimensions of single beads [J]. Surface and Coatings Technology, 2011, 206 (6): 1130-1141.
[65] 杜發(fā)瑞。真空環(huán)境下鈦合金激光熔絲增材制造成形工藝研究 [D]. 重慶：重慶大學(xué)，2019. DU Farui. Study on the process characteristics of titanium alloy laser wire additive manufacturing in vacuum [D]. Chongqing: Chongqing University, 2019.
[66] MOK S H, BI G, FOLKES J, et al. Deposition of Ti-6Al-4V using a high power diode laser and wire, Part Ⅰ: Investigation on the process characteristics [J]. Surface and Coatings Technology, 2008, 202 (16): 3933- 3939.
[67] MOK S H, BI G, FOLKES J, et al. Deposition of Ti-6Al-4V using a high power diode laser and wire, Part Ⅱ: Investigation on the mechanical properties [J]. Surface and Coatings Technology, 2008, 202 (19): 4613-4619.
[68] BAUFELD B, BRANDL E, VAN DER BIEST O. Wire based additive layer manufacturing: Comparison of microstructure and mechanical properties of Ti-6Al4V components fabricated by laser-beam deposition and shaped metal deposition [J]. Journal of Materials Processing Technology, 2011, 211 (6): 1146-1158.
[69] LIU Q, WANG Y, ZHENG H, et al. Wire feeding based laser additive manufacturing TC17 titanium alloy [J]. Materials Technology, 2016, 31 (2): 108-114.
[70] 嚴(yán)家印. TC4 鈦合金激光熔絲增材制造工藝及組織性能研究 [D]. 哈爾濱：哈爾濱工程大學(xué)，2021. YAN Jiayin. Processing, microstructure and properties of TC4 alloy fabricated by wire and laser additive manufacturing [D]. Harbin: Harbin Engineering University, 2021.
[71] SCHULZ M, KLOCKE F, RIEPE J, et al. Process optimization of wire-based laser metal deposition of titanium [J]. Journal of Engineering for Gas Turbines and Power, 2019, 141 (5): 052102.
[72]ÅKERFELDT P, ANTTI M L, PEDERSON R. Influence of microstructure on mechanical properties of laser metal wire-deposited Ti-6Al-4V [J]. Materials Science and Engineering: A, 2016, 674: 428-437.
[73] 石世宏，傅戈雁，李龍，等。中空激光光內(nèi)同軸送絲熔覆工藝的實(shí)現(xiàn)及其試驗(yàn)研究 [J]. 中國激光，2010, 37 (1): 266-270. SHI Shihong, FU Geyan, LI Long, et al. Realization and research of laser cladding with method of internal wire feeding through a hollow laser beam [J]. Chinese Journal of Lasers, 2010, 37 (1): 266-270.
[74] FU J, GONG L, ZHANG Y, et al. Microstructure and mechanical properties of Ti-6Al-4V fabricated by vertical wire feeding with axisymmetric multi-laser source [J]. Applied Sciences, 2017, 7 (3): 227.
[75] 楊強(qiáng)，魯中良，黃福享，等。激光增材制造技術(shù)的研究現(xiàn)狀及發(fā)展趨勢 [J]. 航空制造技術(shù)，2016, 59 (12): 26-31. YANG Qiang, LU Zhongliang, HUANG Fuxiang, et al. Research on status and development trend of laser additive manufacturing [J]. Aeronautical Manufacturing Technology, 2016, 59 (12): 26-31.
[76] 陳彥賓，陳杰，李俐群，等。激光與電弧相互作用時的電弧形態(tài)及焊縫特征 [J]. 焊接學(xué)報，2003, 24 (1): 55-56, 60. CHEN Yanbin, CHEN Jie, LI Liqun, et al. Properties of arc and weld in laser-TIG hybrid process [J]. Transactions of the China Welding Institution, 2003, 24 (1): 55-56, 60.
[77] 高明，曾曉雁，嚴(yán)軍，等。激光 - 電弧復(fù)合焊接的熱源相互作用 [J]. 激光技術(shù)，2007, 31 (5): 465-468. GAO Ming, ZENG Xiaoyan, YAN Jun, et al. Heat sources interaction of laser-arc hybrid welding [J]. Laser Technology, 2007, 31 (5): 465-468.
[78] STEEN W M. Arc augmented laser processing of materials [J]. Journal of Applied Physics, 1980, 51 (11): 5636-5641.
[79] 王儒政。高強(qiáng)鋁合金柵格結(jié)構(gòu)激光 - 電弧復(fù)合增材制造工藝研究 [D]. 大連：大連理工大學(xué)，2022. WANG Ruzheng. Research on laser-arc hybrid additive manufacturing of high strength aluminum alloy grid structure [D]. Dalian: Dalian University of Technology, 2022.
[80] NÄSSTRÖM J, BRUECKNER F, KAPLAN A F H. Laser enhancement of wire arc additive manufacturing [J]. Journal of Laser Applications, 2019, 31 (2): 022307.
[81] PARDAL G, MARTINA F, WILLIAMS S. Laser stabilization of GMAW additive manufacturing of Ti6Al-4V components [J]. Journal of Materials Processing Technology, 2019, 272: 1-8.
[82] CUNNINGHAM C R, FLYNN J M, SHOKRANI A, et al. Invited review article: Strategies and processes for high quality wire arc additive manufacturing [J]. Additive Manufacturing, 2018, 22: 672-686.
[83] ZHANG H O, WANG X, WANG G, et al. Hybrid direct manufacturing method of metallic parts using deposition and micro continuous rolling [J]. Rapid Prototyping Journal, 2013,19 (6): 387-394.
[84] FU Y H, WANG G L, ZHANG H O, et al. Optimization of surface appearance for wire and arc additive manufacturing of Bainite steel [J]. The International Journal of Advanced Manufacturing Technology, 2017, 91 (1/2/3/4): 301-313.
[85] COLEGROVE P A, MARTINA F, ROY M J, et al. High pressure interpass rolling of wire + arc additively manufactured titanium components [J]. Advanced Materials Research, 2014, 996: 694-700.
[86] MARTINA F, COLEGROVE P A, WILLIAMS S W, et al. Microstructure of interpass rolled wire+arc additive manufacturing Ti-6Al-4V components [J]. Metallurgical and Materials Transactions, A. Physical Metallurgy and Materials Science, 2015, 46: 61036118.
[87] 羅志偉，張睿澤，張京京，等。鍛造 - 電弧增材復(fù)合制造 TC11 鈦合金組織與力學(xué)性能研究 [J]. 航空制造技術(shù)，2024, 67 (21): 68-75. LUO Zhiwei, ZHANG Ruize, ZHANG Jingjing, et al. Microstructure and mechanical properties of forgeWAAM hybrid manufactured TC11 titanium alloys [J]. Aeronautical Manufacturing Technology, 2024, 67 (21): 68-75.
[88] 王寧寧，韓冬，吳軍，等. TC11 鈦合金電子束熔絲增材復(fù)合制造工藝研究 [J]. 航天制造技術(shù)，2020 (3): 24-28. WANG Ningning, HAN Dong, WU Jun, et al. Study on the forming technology and mechanical properties of titanium alloys produced by electron beam additive manufacturing [J]. Aerospace Manufacturing Technology, 2020 (3): 24-28.
[89] 張永康，張崢，關(guān)蕾，等。雙激光束熔敷成形沖擊鍛打復(fù)合增材制造方法: CN107475709A [P]. 201712-15.
[90] 魯濤，敬石開，聶靖軒，等。電弧增材制造鈦合金成形工藝與過程控制 [J]. 稀有金屬，2023, 47 (5): 618632. LU Tao, JING Shikai, NIE Jingxuan, et al. Wire arc additive manufacturing of titanium alloy: Forming process and process control [J]. Chinese Journal of Rare Metals, 2023, 47 (5): 618-632.
[91] PATANE S, JOYCE E R, SNYDER M P, et al. Archinaut: In-space manufacturing and assembly for next-generation space habitats [C]//Proceedings of AIAA SPACE and Astronautics Forum and Exposition. Reston: AIAA, 2017: 5227-5236.
[92] 汪鐵錚。北大人民醫(yī)院完成世界首例 3D 打印全骶骨假體治療骶骨惡性腫瘤術(shù) [J]. 首都食品與醫(yī)藥，2015, 22 (19): 64. WANG Tiezheng. Peking University People’s Hospital completes world’s first 3D printed full sacral prosthesis for the treatment of sacral malignant tumors [J]. Capital Food Medicine, 2015, 22 (19): 64.
[93] 鄧賢輝，楊治軍。鈦合金增材制造技術(shù)研究現(xiàn)狀及展望 [J]. 材料開發(fā)與應(yīng)用，2014, 29 (5): 113-120. DENG Xianhui, YANG Zhijun. Current situation and prospect of titanium alloy additive manufacturing technology [J]. Development and Application of Materials, 2014, 29 (5): 113-120.
[94] 趙劍峰，馬智勇，謝德巧，等。金屬增材制造技術(shù) [J]. 南京航空航天大學(xué)學(xué)報，2014, 46 (5): 675-683. ZHAO Jianfeng, MA Zhiyong, XIE Deqiao, et al. Metal additive manufacturing technique [J]. Journal of Nanjing University of Aeronautics & Astronautics, 2014, 46 (5): 675-683.
