焊接管制造工藝包括：鈦條材成形→焊接一定型一切斷一探傷+空壓試驗一外觀檢查→包裝，如圖1所示。由于鈦的加工硬化小、回彈量大的緣故，在輥壓成形方面，要采用10機座左右的輥壓成形機，如圖2所示。鈦焊接管在輥壓成形機的成形，是采用雙彎曲花芯開放式的成形過程，如圖3所示。

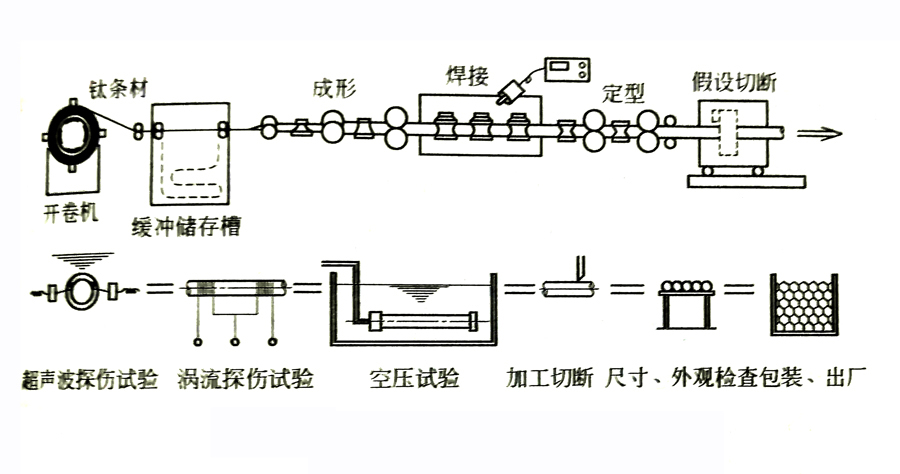

圖1鈦焊接管制造工藝流程圖

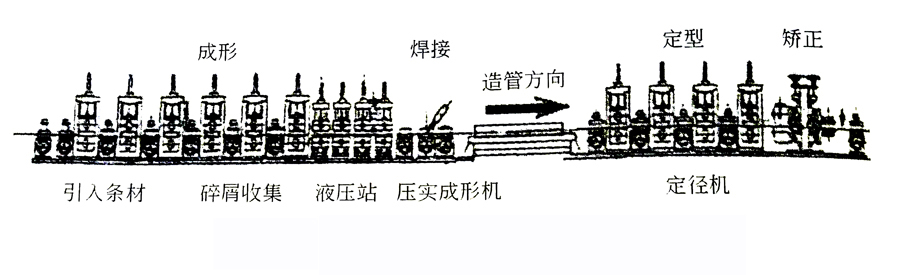

圖2 鈦焊接管制造的流水線實例

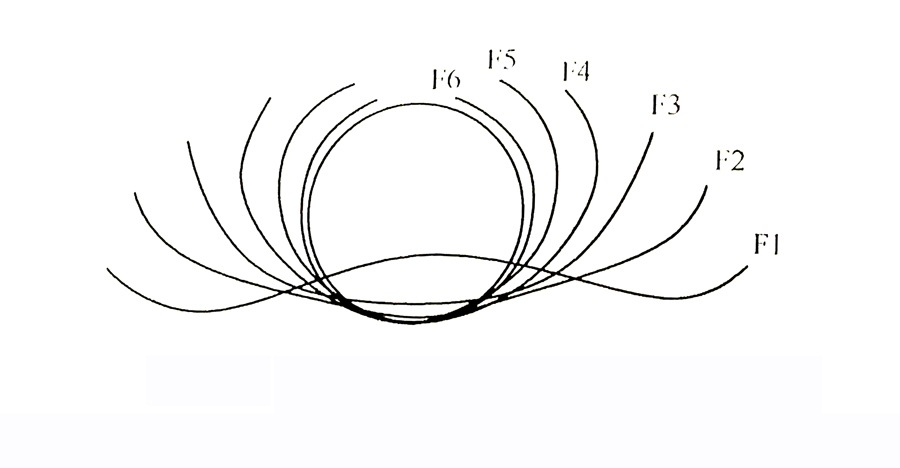

圖3 雙彎曲花芯開放式成形過程
