α+β鈦合金的顯微組織較復(fù)雜，歸納起來有：在β相區(qū)鍛造或加熱后緩冷的魏氏組織；在兩相區(qū)鍛造或退火的等軸晶粒的兩相組織；在(α+β)/a轉(zhuǎn)變溫度附近鍛造和退火的網(wǎng)籃組織。

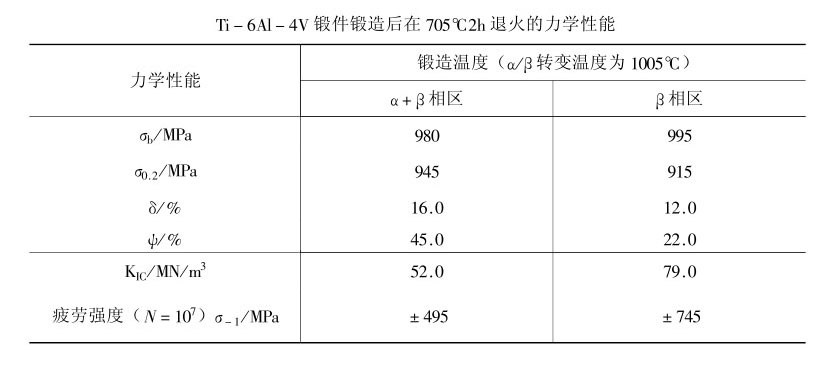

a+β鈦合金的力學(xué)性能與組織間的關(guān)系也較復(fù)雜。合金的抗拉強度對退火組織和鍛造溫度不甚敏感，見下表。

tag標簽:鈦合金,鈦
