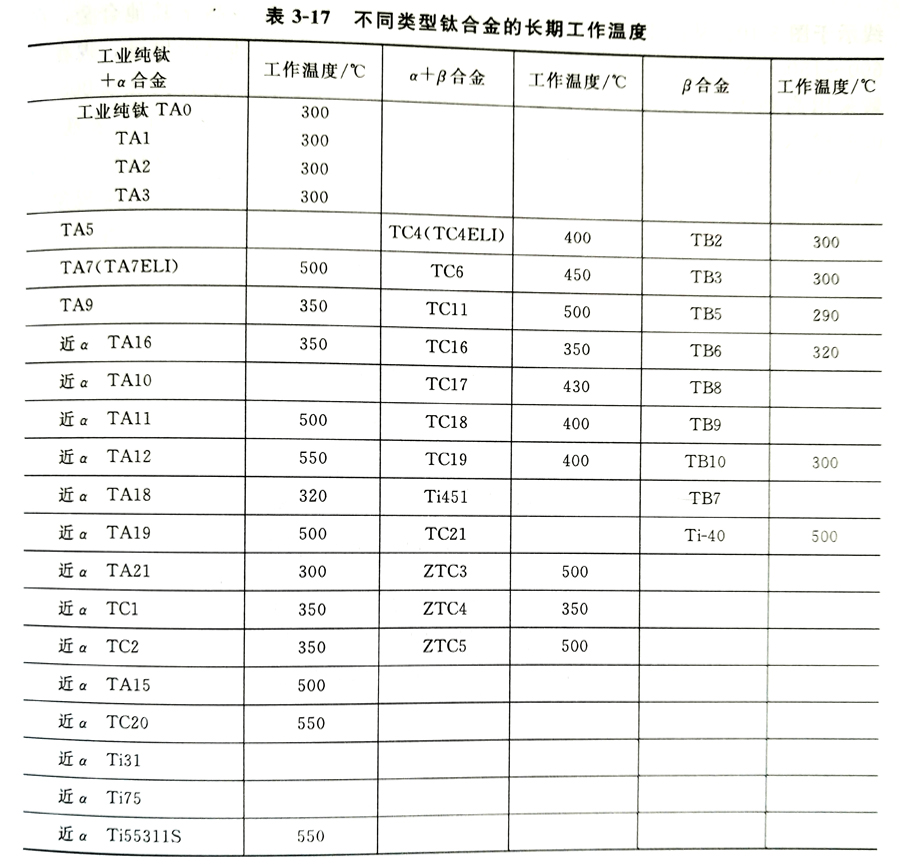

鈦的高溫耐腐蝕性,取決于所處介質(zhì)的特性和自身表面氧化膜的性能。鈦及鈦合金在空氣或氧化性氣氛中,作為結(jié)構(gòu)材料能使用到426℃,但在250℃左右 時,鈦開始明顯的吸氫,在完全的氫氣氣氛中,當溫度升高到316℃以上時,鈦吸氫變脆。因此,在沒有經(jīng)過廣泛實驗的情況下,鈦不宜作溫度高于330℃以 上的化工設(shè)備使用,從吸氫及力學(xué)性能等考慮,全鈦壓力容器其使用溫度不得超過250℃,熱交換器用鈦管使用溫度上限約為316℃130。表3-17列出了不 同類型鈦合金的長期工作溫度。

tag標簽:鈦合金,鈦
